Popis produktu

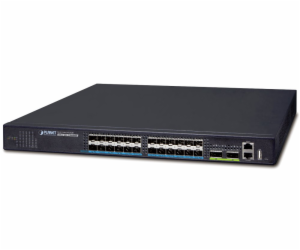

PLANET XGS-5240-24X2QR

L2+ přepínač IPv4/IPv6 pro profesionální řízení provozu sítě (podporuje L3 směrování IPv4/IPv6 a přepínání L2/L4). 24x SFP+ 10GBase-SR/LR (kompatibilní s 1000 Base-SX/LX/BX SFP), 2x QSFP+ 40G Base-SR/LR (s podporou 4x 10G Base-SR/LR módu).
L3 statický IPv4/IPv6 hardware static routing nad VLAN, tabulka 64 záznamů, DHCP server/client/relay, Hardwarové přepínání IP paketů, vysoký stupeň zabezpečení (SSH, SSL, SNMP v3), Flow Control IEEE 802.3x, IPv4/IPv6 routing, DHCP, VLAN, Bandwidth Control, IEEE 802.3ad LACP/static trunk, Multicast IGMPv1/v2/v3, zdvojování 802.3ad LACP, QoS (s podporou WRR, IEEE 802.1p CoS/ToS, IPv4/IPv6 DSCP, Port-based WRR), HW stacking + IP stacking .
Správa Web/SNMP v3, HTTPS, SSH/SSL, konzole, podpora RADIUS a TACACS+, ACL filtr, DHCP snooping, DoS a TCP ochrany, napájení AC 100-240 V nebo DC 36-72 V , rackmount 19"/1U, hmotnost 4,3 kg.



Distribuční páteřní přepínač pro aplikaci v nejnáročnějších datových infrastrukturách, disponuje pokročilými síťovými algoritmy a bezpečnostními funkcemi. Je určen pro po nasazení do datových center, korporátních společností či metropolitních sítí. Plná propustnost zaručuje efektivní dostupnost sítě nebo síťových prostředků pro provozy skrze jím vedené nebo řízené.
Přepínač disponuje pokročilým ACL (access control list) filtrem, který umožňuje řídit provoz na základě detekce MAC nebo IP adresy, TCP/UDP protokolu, IP priority z průchozího provozu switchem, lze nastavit autentifikaci fyzických portů pomocí RADIUS mechanismu IEEE 802.1x.
Obecně lze definovat šířku přenosového pásma pro každý port s podporou řízení WRR, lze modifikovat hodnoty DSCP a CoS, provoz lze klasifikovat na základě průchozího portu, VLAN, DSCP, IP preference nebo ACL pravidla.
Zařízení se spravuje WEB prohlížečem nebo pomocí protokolu SNMP v3 s možností zabezpečení SSH/SSL .



IP stacking pomáhá správcům sítě jednoduše konfigurovat až 24 přepínačů ve stejné sérii pomocí jedné adresy IP namísto připojení a nastavení jednotlivých jednotek jednotlivě. Technologie IP Stacking kombinuje řadu přepínačů XGS-5240, aby umožnila centralizovanou správu prostřednictvím jediné jednotky bez ohledu na fyzické umístění nebo typ přepínače, pokud jsou připojeny ke stejné místní síti.
Redundance stohu XGS-5240 ( HW stacking ) zajišťuje, že integrita dat zůstane zachována i v případě selhání jednoho přepínače ve stohu/stacku. Přepínače lze dokonce vyměnit za provozu bez nutnosti přerušení sítě, což výrazně zjednodušuje úkoly modernizace sítě LAN pro zajištění rostoucích požadavků na šířku pásma.




ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

Porty: 24x SFP+ 10G Base-SR/LR, 2x QSFP+ 40 Gigabit Ethernet (s podporou 4x 10G Base-SR/LR módu), 1x RJ-45 sériový port konzole, 1x RJ-45 port pro správu, 1x USB 2.0 (záloha a obnovení konfigurace)
Paměť: 32k MAC adres, 4 MB buffer
Propustnost: sběrnice 640 Gbps, provozně 476 Mpps
Podpora přenosu: JumboFrame 9K
Provedení: rack 1U
Napájení: interní zdroj AC, redundantní, AC 100-240 V (50/60 Hz) / DC 36-72 V, příkon do 75 W
Ochrana: ne
Provozní teplota: 0 až +50 °C
Rozměry: 440 x 318 x 44,6 mm
Hmotnost: 4,3 kg

Funkce administrace:



Správa: konzole, Telnet, Web, SNMP v1/v2c (SSH, SSL, SNMP v3)
Řízení přístupu: Protokol ACL založený na IP a MAC + port binding
IP routovací protokoly: IPv4 a IPv6 Static routing
ACL filtr a bonding:

IP ACL, filtrace provozů dle IP adresy, protokolu, portu, TCP příznaků
MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků priorit

Prioritizace provozu QoS: 8 prioritních front na všech portech, podpora striktní priority a WRR (Weighted Round Robin), IEEE 802.1p CoS/ToS
Podpora VLAN:

IEEE 802.1Q
až 4000 VLAN skupin
Q-in-Q (VLAN stacking)
Private VLAN Edge (PVE)
Protocol-based VLAN
GVRP pro VLAN management
MAC-based VLAN
IP Subnet-based VLAN

Spanning Tree Protocol:

protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree

Monitoring provozu: RX, TX, obojí
Agregace linek: IEEE 802.3ad LACP, 8 portů ve 12 skupinách
IP Multicast: IGMP v1/v2/v3, podpora režimu IGMP querier mode a Ipv6 MLD v1/v2 snoopingu, MVR
Autentizace připojených zařízení: IEEE 802.1x (RADIUS), TACACS+ a IPv4/IPv6 přes RADIUS
DHCP Snooping: ano (blokace cizích DHCP serverů)
LLDP: ano (automatická detekce typu připojených zařízení)
Diagnostika kabeláže: ano, SFP-DDM (Digital Diagnostic Monitor)










Využití přepínačů řad SGS-6341 a XGS-5240 k "high availability (HA)" aplikacím v LAN sítích
Základní nastavení (CZ verze pro sérii SGS-6341)
Datasheet
Konfigurační návod (EN)
Ostatní download

---
