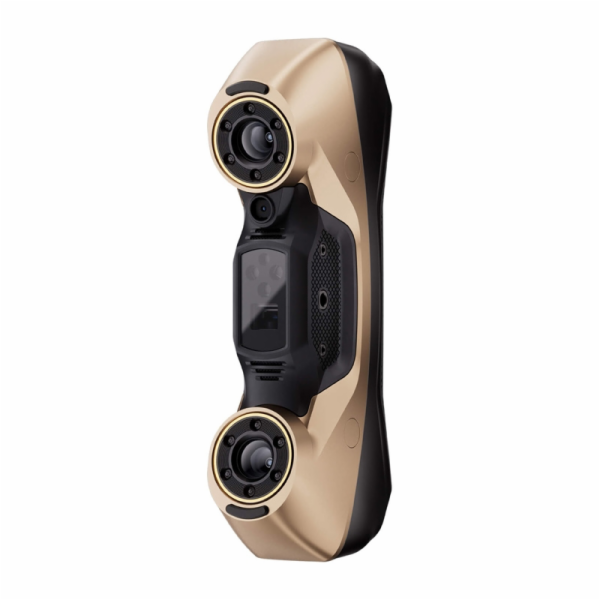

3D skener Revopoint MetroY Ultra – edice CCM
Revopoint MetroY Ultra je pokročilý 3D skener průmyslové třídy, který kombinuje technologii modrého světla s víceřádkovým laserem a strukturovaným světlem a dosahuje přesnosti jednoho snímku až 0,015 mm. Zařízení pracuje rychlostí až 90 snímků za sekundu a zaznamenává až 3 000 000 bodů za sekundu, což vede k rychlému a extrémně přesnému mapování objektů. Díky připojení Wi-Fi 6 je možný přenos dat v reálném čase a podpora softwaru Revo Metro a Revo Measure umožňuje kompletní pracovní postup – od skenování až po pokročilá měření. Edice CMM rozšiřuje možnosti zařízení o funkce ověřování přesnosti a metrologického měření, což z něj činí ideální řešení pro profesionální kontrolu kvality.
Přesnost měření na průmyslové úrovni
Skener nabízí přesnost jednotlivých snímků až 0,015 mm a objemovou přesnost 0,015 mm + 0,04 mm × L (m), což zajišťuje konzistentní a spolehlivé výsledky měření. Ve verzi CMM Edition je možné rychlé ověření přesnosti přímo na pracovní stanici díky použití metrologické kuličkové desky. Funkce jedním kliknutím umožňuje okamžité ověření vzdáleností mezi středy kuliček a porovnání s referenčními hodnotami, což umožňuje okamžité posouzení přesnosti skenování.
Rychlé a flexibilní skenování za všech podmínek
MetroY Ultra umožňuje skenování rychlostí až 90 FPS a zachycuje až 3 000 000 bodů za sekundu, což výrazně urychluje práci i u složitějších dílů. Zařízení může pracovat v osvětlení až do 100 000 luxů, díky čemuž je vhodné i pro průmyslová prostředí. Podpora objektů o výšce přibližně 50 mm až 1 000 mm umožňuje použití skeneru jak pro malé detaily, tak pro větší součásti.
5 režimů skenování přizpůsobených danému úkolu
Zařízení nabízí pět režimů skenování využívajících modré světlo, což vám umožňuje vybrat vhodnou metodu pro daný úkol. Režim High Speed s 34 křížovými čarami umožňuje rychlý sběr dat, režim Details s 15 paralelními čarami zajišťuje vysokou úroveň detailů a režim s jednou čarou umožňuje mapování hlubokých otvorů. Navíc je strukturované světlo s plným polem ideální pro větší povrchy a režim automatického otočného stolu umožňuje pohodlné skenování menších dílů bez nutnosti obsluhy.
Pokročilá měření a analýza dat
CMM Edition využívá software Revo Measure s algoritmy certifikovanými PTB, což zajišťuje soulad s mezinárodními metrologickými standardy. Jakmile je přesnost ověřena, můžete plynule přejít ke skenování dílů a importu dat do měřicího prostředí, kde můžete provádět podrobné analýzy, měření a generovat zprávy. Intuitivní rozhraní a vizualizace dat usnadňují práci a zkracují čas potřebný k získání výsledků.
Bezdrátový provoz
Díky Wi-Fi 6 a bezdrátovým skenovacím schopnostem mohou uživatelé pracovat bez omezení kabeláže. Funkce zobrazení obrazu umožňuje sledovat průběh skenování na více zařízeních současně, což zvyšuje kontrolu nad procesem a usnadňuje spolupráci v týmu. Toto řešení funguje dobře jak v konstrukčních kancelářích, tak ve výrobních prostředích.
Široké uplatnění v průmyslu a strojírenství
MetroY Ultra CMM Edition se používá všude tam, kde záleží na přesnosti a možnosti ověřit výsledky – od reverzního inženýrství a rychlého prototypování až po detailní kontrolu kvality. Schopnost porovnávat výsledky s referenčními daty a generovat zprávy činí z tohoto zařízení komplexní nástroj pro práci s 3D měřeními.
Součástí balení
Skener
Stativ
Kabel USB typu C na typ C
Napájecí adaptér
Vzorový model
6mm značky (500 ks)
Dvouosý otočný stůl
Přepravní kufr
Kalibrační deska
Mobilní sada (4. generace)
Kalibrační deska s kuličkami
Software Revo Measure (1letá licence)
Výrobce
Revopoint
Model
MetroY Ultra
Přesnost jednoho snímku
až 0,01 mm
Přesnost jednoho snímku
až 0,015 mm
Objemová přesnost
0,015 mm + 0,04 mm × L (m), kde L je délka objektu
Vzdálenost mezi body
až 0,05 mm
Pracovní vzdálenost
200–400 mm
Plocha jednoho skenu při minimální vzdálenosti
152 × 138 mm při 200 mm
Plocha jednoho skenu při maximální vzdálenosti
332 × 276 mm při 400 mm
Minimální objem skenování
10 × 10 × 10 mm
Maximální objem skenování
2 × 2 × 2 m
Rychlost skenování
GPU NVIDIA: až 90 snímků za sekundu CPU: až 60 snímků za sekundu
Rychlost snímání bodů
Víceřádkové skenování: 3 000 000 bodů/s Skenování strukturovaným světlem: 7 000 000 bodů/s
Rozlišení RGB kamery
2 MP
Procesor
4jádrový ARM, 2,0 GHz
Skenování venku
Ano (režim víceřádkového laseru umožňuje provoz v světelných podmínkách až do 100 000 luxů)
3D světelný zdroj
34 modrých křížových čar 15 modrých rovnoběžných čar 1 modrá čára pro hluboké otvory 62řádkové modré strukturované světlo s plným polem
Osvětlení
12 modrých LED diod
Hmotnost skeneru
450 g
Rozměry (D × Š × V)
211 × 94 × 47 mm
