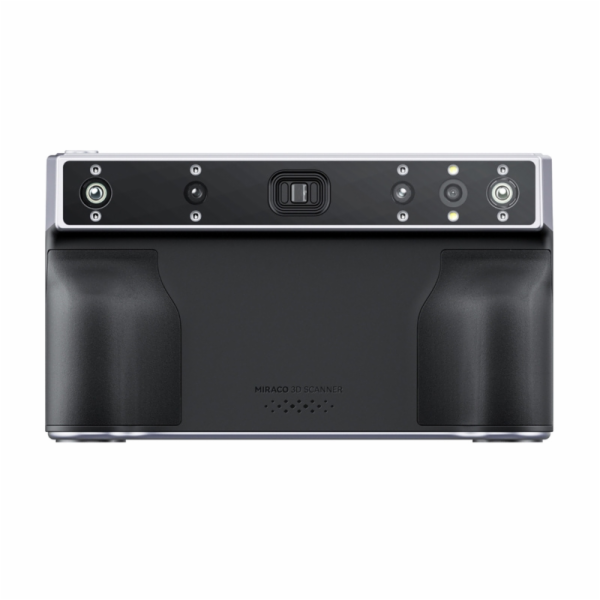

3D skener Revopoint Miraco Plus
3D skener Revopoint Miraco Plus, oceněný prestižní cenou Red Dot Award 2024, představuje univerzální řešení, které spojuje ultra přesnost fotogrammetrické metrologie s flexibilitou skenování jak menších dílů, jako jsou šrouby, tak i velkých průmyslových objektů. Díky dvojnásobnému optickému zvětšení a rychlosti až 20 snímků za sekundu získáte jasnou a rychlou registraci i těch nejsložitějších tvarů, zatímco 48MP RGB kamera zajišťuje živou a přirozenou reprodukci barev v kvalitě 8K. Vestavěná 9osá IMU stabilizuje každý pohyb a eliminuje rozmazání, a 180° naklápěcí 2K AMOLED displej vám umožňuje intuitivně sledovat váš postup v reálném čase. Díky čtyřkrokovému pracovnímu postupu (příprava markerů, fotografování, výpočet a zachycení mračna bodů a zpracování a export) Miraco Plus zefektivňuje prototypování a pokročilý design a nabízí měření nejvyšší kvality bez nutnosti najímat další služby.
Inovativní fotogrammetrická metrologie
Srdcem Miraco Plus je ultraefektivní fotogrammetrický metrologický systém, který v reálném čase omezuje hromadění chyb při spojování po sobě jdoucích fragmentů mračna bodů. Díky tomu je každý tvar, i ten nejsložitější, od impozantních soch po drobné mechanické součástky, mapován s bezkonkurenční konzistencí. S přesností jednotlivých snímků dosahující až 0,04 mm vám neunikne ani jediný detail. Fotogrammetrická přesnost délky 0,02 mm + 0,05 mm × L (m) zajišťuje, že váš model bude věrný skutečným rozměrům.
Od mikroskopických šroubků po velké průmyslové objekty
Miraco Plus snadno zvládne jak jemné šperky, tak velké automobilové nebo motocyklové součásti. 2x optické zvětšení vám umožní zaměřit se na nejjemnější detaily a rychlost snímání až 20 snímků za sekundu znamená, že naskenujete i dlouhé objekty rychle a plynule. Dva provozní režimy (Single-shot a Continuous) si přizpůsobíte svým potřebám, bez ohledu na to, jak složitý je povrch, který skenujete.
Bezkonkurenční kvalita a stabilita barev
Vestavěná 48MP RGB kamera zachycuje celé barevné spektrum v kvalitě 8K, takže hotové 3D modely nevyžadují žádnou dodatečnou korekci barev. Stabilizace založená na 9osé IMU (Inertial Measurement Unit, modul, který měří zrychlení a úhlovou rychlost objektu v prostoru pomocí akcelerometrů a gyroskopů) eliminuje rozmazání a chvění, i když pracujete v terénu nebo bez stativu. Velký 2K AMOLED (Active-Matrix Organic Light-Emitting Diode, pokročilá technologie displeje využívající organické světelné diody) displej, který se naklápí o 180°, vám umožňuje sledovat průběh skenování v reálném čase a v jakékoli poloze.
Intuitivní čtyřkrokový pracovní postup
Celý pracovní postup digitalizace se skládá ze čtyř jednoduchých kroků, které se provádějí bez přesunu dat ze zařízení až do konečného exportu – prvním krokem je příprava (umístění přiložených měřících pásem, kódovaných terčů a značek na objekt nebo kolem něj – slouží jako reference pro fotogrammetrickou analýzu), fotografování (pořizujte fotografie z různých úhlů a výšek, dokud není každá část objektu v záběru), výpočet a zachycení mračen bodů (Miraco Plus automaticky rozpozná polohy značek, sloučí snímky a vytvoří konzistentní mračno bodů) a zpracování a export (pokročilý software umožňuje opravovat, filtrovat a upravovat model a poté exportovat hotový soubor na počítač nebo do cloudu jediným kliknutím).
Součástí sady
3D skener Miraco Plus
měřicí pásky
sada magnetických značek
sada samolepicích značek
stativ
otočný stojan
busta (pro skenování)
kryt otočného stojanu
značky
65W adaptér s duálními porty USB Type-C
4x kalibrační desky pro skenování na dlouhou vzdálenost
kryt kalibrační desky
kalibrační deska pro skenování na krátkou vzdálenost
Adaptér USB typu C na HDMI
Adaptér USB typu C na typ A
Poutko na zápěstí
Přenosné pouzdro
Uživatelská příručka
Výrobce
Revopoint
Model
Miraco Plus
Technologie
Čtyřkamerové infračervené strukturované světlo s optickým zoomem a fotogrammetrickou metrologií
Přesnost jednoho snímku
0,02 mm
Přesnost jednoho snímku
0,04 mm
Fotogrammetrická přesnost délky
0,02 mm + 0,05 mm x L (m)
Vzdálenost bodu konvergence
0,05 mm
Pracovní dosah
100–1000 mm
Plocha snímání při nejbližší vzdálenosti
28 × 53 mm při 100 mm
Plocha snímání při maximální vzdálenosti
975 × 775 mm při 1000 mm
Minimální objem skenování
10 × 10 × 10 mm
Maximální objem skenování
4 × 4 × 4 m
Rychlost skenování
20 snímků za sekundu
Rozlišení kamery
Hloubková kamera: 2 MP, RGB kamera: 48 MP
Procesor
8jádrový ARM A76, 2,4 GHz, grafický procesor Mali G52
3D světelný zdroj
Infračervené světlo třídy 1
RAM a interní úložiště
32 GB + 256 GB
Doplňkové osvětlení
Hloubková kamera: 8, RGB kamera: 2
Senzory
9osá IMU
