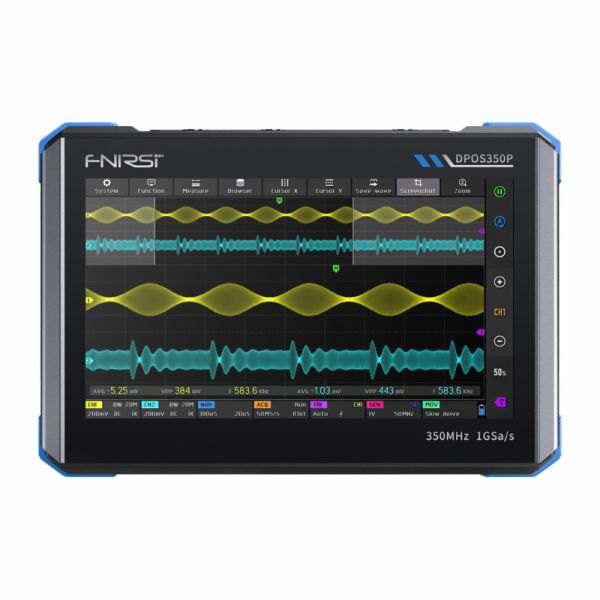

Digitální osciloskop FNIRSI DPOS350P 4 v 1
FNIRSI DPOS350P je univerzální digitální osciloskop navržený pro pohodlné a intuitivní ovládání. Je vybaven velkým 7palcovým dotykovým displejem pro jasné zobrazení signálu a rychlý přístup k hlavním funkcím. Kombinuje funkce osciloskopu, generátoru signálu, spektrálního analyzátoru a analyzátoru frekvenční odezvy, díky čemuž je vhodný pro širokou škálu měřicích aplikací. Vysoká šířka pásma, rychlé vzorkování a velká paměť umožňují přesnou analýzu signálu, zatímco pokročilé režimy vizualizace zlepšují čitelnost měření.
Plná kontrola nad signálem
Velký 7palcový dotykový displej poskytuje úplný přehled o analyzovaném signálu a přesné ovládání parametrů. Přehledné rozhraní umožňuje rychle pochopit chování systému a vysoká kvalita obrazu činí z DPOS350P „druhou pár očí inženýra“ – nepostradatelný nástroj pro diagnostiku a testování.
Maximální funkčnost
FNIRSI DPOS350P je pokročilý osciloskop 4 v 1, který nabízí funkce čtyř různých zařízení. Jedná se o osciloskop (2 kanály, šířka pásma 350 MHz, vzorkování 1 GSa/s, 8bitové rozlišení, 50 000 průběhů za sekundu), generátor signálu (až 50 MHz), spektrální analyzátor (rozsah 200 kHz – 350 MHz) a analyzátor frekvenční odezvy (100 kHz – 50 MHz). Díky tak široké škále funkcí nahrazuje jedno zařízení několik specializovaných nástrojů, což šetří prostor a čas.
Vysoký měřicí výkon
Model DPOS350P nabízí šířku pásma 350 MHz, vzorkovací frekvenci 1 GSa/s a hloubku paměti 60 kpts, což se promítá do přesné reprodukce signálu a stabilních měření i u složitých průběhů. Navíc FNIRSI DPOS350P umožňuje analýzu Bodého diagramu v rozsahu 100 Hz – 50 MHz s nastavitelnou frekvencí, amplitudou buzení a offsetem. Je to ideální nástroj pro testování zesilovačů, filtrů a výkonových smyček, který umožňuje rychle a přesně posoudit frekvenční odezvu obvodu.
Pokročilá analýza spektra a EMI
Zařízení pokrývá frekvenční rozsah od 200 kHz do 350 MHz a umožňuje přesné ruční nastavení klíčových parametrů (startovací/zastavovací frekvence, šířka pásma, referenční úroveň, útlum a délka FFT). K dispozici jsou funkce měření kurzorem a pokročilé režimy vizualizace, včetně působivého a extrémně jasného 3D zobrazení Waterfall. Díky tomu je osciloskop ideální pro testování EMI, analýzu RF signálu a detekci harmonických.
Viditelnost signálu jako nikdy předtím
Technologie digitální fluorescence poskytuje výjimečnou čistotu signálu a přesnou reprodukci barev. Pokročilé filtrování šumu navíc zlepšuje detekci a prezentaci vlnových průběhů, což umožňuje přesnější analýzu signálu. Podpora 8-16bitové technologie posouvá čistotu obrazu na novou úroveň.
Design tabletu, který usnadňuje práci
Štíhlé pouzdro v elegantním černém provedení s modrými akcenty kombinuje moderní design s ergonomií. Formát tabletu umožňuje pohodlné ovládání jednou rukou a dotykové rozhraní umožňuje okamžitý přístup ke všem funkcím – bez zbytečných nabídek a složité navigace. Jedná se o zařízení, které se přirozeně přizpůsobuje pracovnímu rytmu uživatele. Osciloskop podporuje více jazyků, včetně angličtiny, čínštiny, ruštiny a portugalštiny, což jej činí ideálním pro mezinárodní prostředí.
Součástí balení
2 sondy 350 MHz
Nabíječka QC18W
USB kabel
Krokosvorky
Uživatelská příručka
Obecné informace
Výrobce
Fnirsi
Model
DPOS350P
Počáteční konfigurace
5 předvoleb
Jazyky
Čínština / angličtina / ruština / portugalština
Úhlopříčka obrazovky
7 palců
Rozlišení obrazovky
1024 × 600 pixelů
Technologie obrazovky
IPS, plný pozorovací úhel
Režim interakce
Kapacitní dotyková obrazovka
Rozšiřující rozhraní
Kapacitní dotyková obrazovka
Automatické vypnutí
15 minut ~ 1 hodina / vypnuto
Aktualizace
Podporuje aktualizace obrazu .iso
Požadavky na nabíjení
QC18W – 12 V / 1,5 A
Baterie
3,7 V lithium, 8000 mAh
Provozní doba
cca 3 hodiny
Doba nabíjení
cca 5 hodin
Celková spotřeba energie
10 W
Chlazení
pasivní (vzduch)
Rozměry zařízení
190 × 128 × 37 mm
Analyzátor frekvenční odezvy (FRA)
Frekvence budicího signálu
100 Hz ~ 50 MHz
Amplituda budicího signálu
0 ~ 5 Vpp
Offset budicího signálu
-2,5 V ~ +2,5 V
Počet frekvenčních bodů
20 ~ 500
Měření kurzorem
frekvence / zisk / fáze
Provozní režim
jednorázový / cyklický
Kalibrace systému
podporována
Analyzátor spektra (SA)
Metoda převodu
FFT
Délka FFT
4K ~ 32K
Frekvenční rozsah
200 kHz ~ 350 MHz
Rozsah úrovně
-60 dBmV ~ +260 dBmV
Měření kurzorem
frekvence / amplituda
Parametr značení
maximální harmonická energie
Vodopádový graf
podporován
3D vodopádový graf
podporován
Automatické nastavení
podporováno
Kalibrace systému
podporována
Osciloskop
Počet kanálů
2
Šířka pásma
350 MHz
Doba náběhu
1 ns
Max. vzorkovací frekvence
1 GSa/s
Hloubka paměti
60 kpts
Vstupní impedance
1 M? / 14 pF
Rozsah časové základny
5 ns ~ 50 s
Časová základna (roll)
50 ms ~ 50 s
Vertikální citlivost
2 mV ~ 20 V (1×)
Vertikální rozsah
16 mV ~ 160 V (1×)
Přesnost DC
±2 %
Přesnost času
±0,01 %
Vstupní vazba
DC / AC
Pozadí mřížky
zobrazit / skrýt
Posun vlnové křivky
hrubé / jemné nastavení
Ochrana proti přepětí
až 400 V
Jas vlnové křivky
nastavitelný
Zobrazení FFT
podporováno
Digitální fluorescence
podporováno
Útlum sondy
1× / 10× / 100×
Hardwarové omezení šířky pásma
150 MHz / 20 MHz
Režim vysokého rozlišení
8 bitů ~ 16 bitů
Měření parametrů
12 typů
Měření kurzorem
čas, perioda, frekvence, úroveň, napětí
Detekce spouštěče
digitální
Kanál spouštěče
CH1 / CH2
Režim spouště
Auto / Single / Normal
Hrana spouště
Rising / Falling
Útlum spouště
L1 ~ L3
Úroveň spouště
Manuální / Auto (10 % ~ 90 %)
Záznam snímku obrazovky
90 obrázků
Záznam vlnové formy
500 sad
Zobrazení teploty barev
Podporováno
Režim X-Y
Podporováno
Zoom časové základny
Podporováno
Automatické nastavení jedním tlačítkem
Podporováno
Nulový návrat jedním tlačítkem
Podporováno
Prohlížeč dat
Podporováno
Generátor signálu (SG)
Typy průběhů
14 standardních + zachycený průběh
Frekvence
0 ~ 50 MHz (sinus), jiné průběhy až 10 M / 5 M / 3 M
Amplituda
0 ~ 5 Vpp
Offset
-2,5 V ~ +2,5 V
Pracovní cyklus
0,1 % ~ 99,9
Rozlišení frekvence
1 Hz
Rozlišení amplitudy
1 mV
Rozlišení offsetu
1 mV
Rozlišení pracovního cyklu
0,1
Uložené vlastní vlnové průběhy
500 sad
