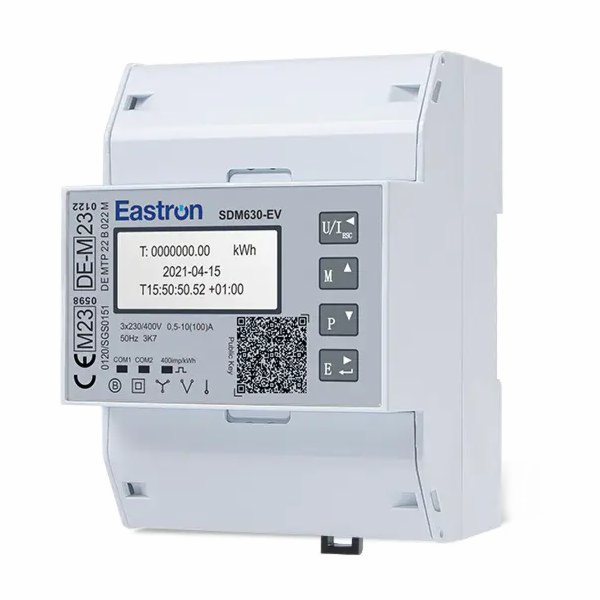

Eastron SDM630-EV V2, elektroměr, třífázový

Eastron SDM630-EV V2



Třífázový multifunkční elektroměr pro měření spotřeby energie při nabíjení elektromobilů. Mezi měřené parametry patří napětí (V), frekvence (Hz), proud (A), výkon (kW/kVA/kVAr), import, export a celková energie (kWh/kVArh) . Maximální odběr proudu lze měřit v přednastavených intervalech až 60 minut. Tento přístroj měří a zobrazuje charakteristiky jednofázového dvouvodičového (1p2w), třífázového třívodičového (3p3w) a třífázového čtyřvodičového (3p4w) napájení.




Zařízení podporuje přímé měření proudu až do 100 A , což eliminuje potřebu externích proudových transformátorů (CT) – tím výrazně snižuje náklady a minimalizuje riziko chyb při instalaci. Díky této koncepci je provoz jednotky jednoduchý a nákladově efektivní. Vestavěná komunikační rozhraní zahrnují pulzní výstupy a RS485 s protokolem Modbus RTU pro snadnou integraci do nadřazených systémů. Konfigurace zařízení je chráněna heslem, což zajišťuje bezpečný provoz a ochranu proti neoprávněným změnám.




Klíčové vlastnosti:





Podpora jednofázových i třífázových instalací (1p2w, 3p3w, 3p4w) Obousměrné měření spotřeby elektrické energie (export/import) Komunikace přes RS-485 (Modbus RTU)
Kompaktní design s montáží na DIN lištu
Podsvícený LCD displej pro snadné odečítání hodnot





Přesnost:





Napětí: 0,5 % maximálního rozsahu Proud: 0,5 % jmenovitého rozsahu Frekvence: 0,2 % průměrné frekvence Činný výkon (W), jalový výkon (VAr), zdánlivý výkon (VA): ±1 % Činná energie (Wh): Třída 1 IEC 62053-21, Třída B EN50470-1/3





ZÁKLADNÍ SPECIFIKACE Jmenovité napětí: 3× 230/400 V AC Pracovní rozsah napětí: 80–120 % jmenovitého napětí (U n ) Max. proud (Imax) : 100 A Rozhraní : RS-485 (Modbus RTU) Montáž : DIN lišta 43880 (72 × 100 mm) Rozměry : 100 × 72 × 66 mm
