Eastron SDM630MCT-MODBUS-MID, Modbus elektroměr, 1/5A vstup, třífázový, RS485, pulsní výstupy

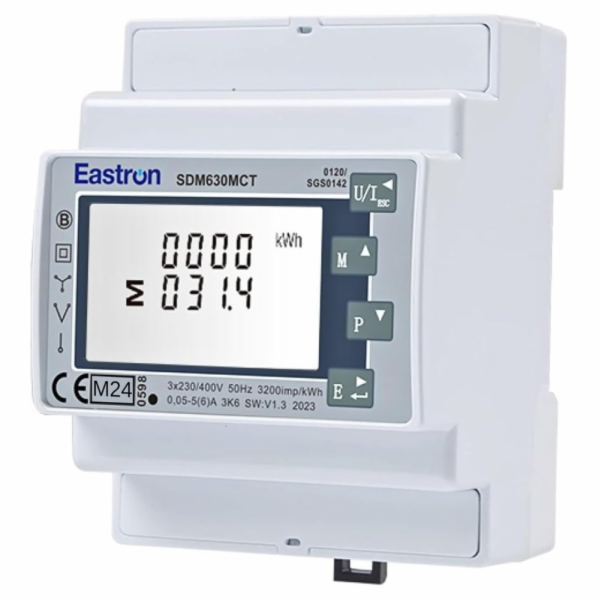

Eastron SDM630MCT-MODBUS-MID

Inteligentní elektroměr pro 1fázové a 3fázové měření . Mezi měřené parametry patří napětí (V), frekvence (Hz), proud (A), výkon (kW/kVA/kVAr), import, export a celková energie (kWh/kVArh). Přístroj může měřit také maximální odběr proudu a výkonu. Dále je vybaven pulsními výstupy pro měření spotřebované energie, které umožňují snadné monitorování a zaznamenávání dat externími zařízeními.
Tento přístroj měří a zobrazuje charakteristiky jednofázového dvouvodičového (1p2w), třífázového třívodičového (3p3w) a třífázového čtyřvodičového (3p4w) proudu v síti.

Elektroměr splňuje přísné evropské normy a požadavky směrnice 2014/32/EU pro měřicí přístroje (MID), což zaručuje jeho přesnost a spolehlivost.

Zobrazené parametry:

Napětí mezi fázemi a nulou (V)
Fázový proud (A)
Celkové harmonické zkreslení napětí (U%THD)
Proudové celkové harmonické zkreslení (I%THD)
Frekvence (Hz)
Účiník (PF)
Maximální proudová spotřeba (MD A)
Maximální odběr výkonu (MD kW)
Činný výkon (kW)
Jalový výkon (kVAr)
Zdánlivý výkon (kVA)
Import aktivní energie (kWh)
Export činné energie (kWh)
Celková činná energie (kWh)
Importovaná jalová spotřeba (kVArh)
Exportovaná jalová spotřeba (kVArh)
Celková jalová spotřeba (kVArh)


K dispozici je komunikační rozhraní RS-485 Modbus RTU .

ZÁKLADNÍ SPECIFIKACE

Jmenovité napětí: 3× 230/400 V AC
Pracovní rozsah napětí: 80–120 % jmenovitého napětí (U n )
Vstupní proud (jmenovitý): 1/5 A
Rozhraní: RS-485 (Modbus RTU)
Montáž: DIN lišta
Rozměry: 94,5 × 72 × 65 mm
Krytí: IP51
