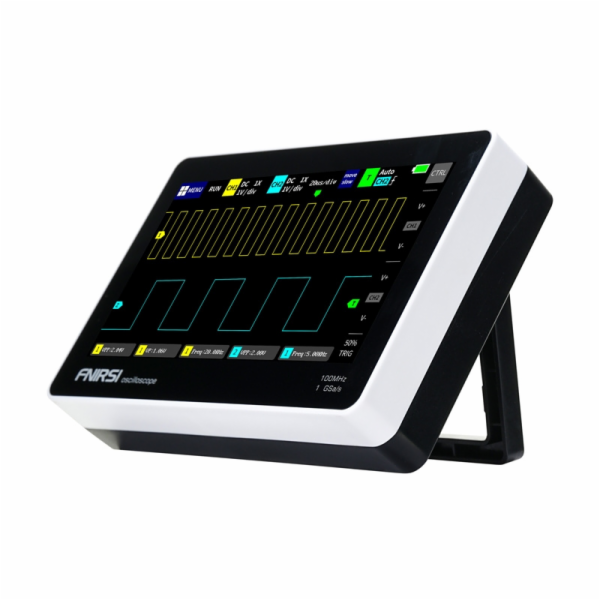

FNIRSI 1013D 7" přenosný tabletový osciloskop
Přenosný osciloskop FNIRSI 1013D se 7" dotykovým displejem, 2 měřicími kanály, šířkou pásma 100 MHz a vzorkovací frekvencí 1 GSa/s umožňuje přesnou analýzu signálů v servisu, dílně a při návrhu elektronických zařízení. Přístroj je vybaven snadno čitelnou obrazovkou TFT s rozlišením 800 × 480 bodů, automatickým nastavením signálu jedním tlačítkem a funkcí záznamu průběhu, což umožňuje pohodlné a rychlé měření kdekoli. Díky podpoře analogové a digitální analýzy signálu je vhodný pro servis zařízení a kutilské aplikace.
Vestavěná lithiová baterie s kapacitou 6 000 mAh umožňuje přístroji pracovat přibližně 4 hodiny.
Přehledný dotykový displej
Přístroj FNIRSI 1013D je vybaven 7palcovým displejem TFT LCD s rozlišením 800 × 480, který poskytuje vysoký jas, kontrast a přesnou reprodukci průběhů. Dotykové ovládání obrazovky umožňuje rychlé přibližování, posouvání a změnu parametrů měření, což urychluje práci bez nutnosti použití fyzických tlačítek. Obrazovka je vyrobena kapacitní technologií, známou z moderních chytrých telefonů, která zajišťuje plynulý provoz a žádné prodlevy při změně nastavení. Funkce měření kurzorem umožňuje přesné odečítání amplitudy, periody a frekvence signálu bez nutnosti převodu jednotek z mřížky obrazovky, což je užitečné zejména u zkreslených signálů nebo obdélníkových průběhů se šumem.
Dva měřicí kanály
Přístroj je vybaven dvěma měřicími kanály se vstupní impedancí 1 M?, které umožňují analýzu dvou signálů současně, což usnadňuje porovnávání vstupu a výstupu zesilovacích obvodů, převodníků nebo analýzu signálu PWM. Díky tomu je rozsah aplikací mnohem širší než u jednokanálových modelů. Můžete také provádět analýzu Lissajousova vzoru v režimu XY, který umožňuje určit frekvenci, amplitudu a fázový posun mezi dvěma skupinami signálů.
Automatické nastavení signálu
Funkce automatického nastavení jedním tlačítkem umožňuje okamžité nastavení parametrů měření signálu bez nutnosti ruční kalibrace. Díky tomu dokáže přístroj FNIRSI 1013D upravit nastavení pro signál 1 Vpp během 1 sekundy, což šetří čas a zvyšuje efektivitu práce. Vestavěný algoritmus fuzzy logiky zajišťuje vysokou přesnost a automaticky umisťuje signál do středu obrazovky, což výrazně usnadňuje analýzu.
Ochrana proti poškození
Osciloskop využívá vestavěné moduly přepěťové ochrany do 400 V, které zabraňují náhodnému poškození přístroje při měření vysokonapěťových signálů, a to i v případě, že sonda není nastavena na režim 10X. Díky tomu můžete bezpečně testovat silové a vysokonapěťové obvody.
Ukládání a export dat
Sonda FNIRSI 1013D nabízí interní paměť o velikosti 1 GB, která umožňuje uložit až 1 000 snímků a 1 000 sad průběhů. To umožňuje rychle ukládat výsledky měření jedním dotykem a exportovat je přes USB do počítače pro další analýzu. Funkce správce průběhů umožňuje prohlížet náhledy uložených průběhů, přibližovat je, mazat a analyzovat kurzorem přímo na přístroji - podobně jako v galerii chytrého telefonu, což zvyšuje pohodlí při správě dat.
Pokročilé funkce spouštění
Osciloskop nabízí celou sadu režimů spouštění - automatický, jednoduchý a normální. Toto uspořádání umožňuje testovat náhlé pulzní signály zapalování, signály infračerveného dálkového ovládání nebo sinusové signály v závislosti na zvoleném režimu, což z přístroje činí univerzální diagnostický nástroj. Můžete také nastavit spouštěcí hranu (vzestupnou/spádovou) a spouštěcí kanál, což vám umožní přesně zachytit fragmenty signálu, které vás zajímají.
Součástí dodávky je:
Přenosný osciloskop FNIRSI 1013D s dotykovou obrazovkou.
Sonda (100 MHz) x2
USB nabíječka
Uživatelská příručka
Výrobce
FNIRSI
Model
1013D
Počet kanálů
2
Velikost LCD displeje
7 palců
Rozlišení LCD
800 x 480
Technologie zobrazení
TFT
Šířka pásma
100 MHz
Vzorkovací frekvence
1 GSa/s
Nejvyšší testovací napětí
1X: 40 V 10X: 400 V
Kurzor
Poloha XY Spouštěč Y
Režim rolování
Podporované
Automatické nastavení jedním tlačítkem
Podporováno
Ukládání tvaru vlny
1000 snímků + 1000 průběhů
Správce vlnových forem
Podporované stránky
Přesnost napětí
± 2%
Doba nárůstu
Hloubka paměti
240 Kbit
Vstupní odpor
1 M?
Citlivost
50 mV ~ 500 V
Časová základna
50 s ~ 10 ns
Režim spouštění
Jednoduché / normální / automatické
Spouštěcí hrana
Vzestupná / Sestupná
Spojení
STŘÍDAVÝ / STEJNOSMĚRNÝ PROUD
Přesnost frekvence
±0,01%
Parametry
Celkem 12 typů
Baterie
Lithiová s kapacitou 6000 mAh
Provozní doba
4 hodiny
Rozšíření
Export přes USB
Nabíjení
USB-C 5V 2A/3A/4A
Rozměry
184 x 124 x 50 mm
