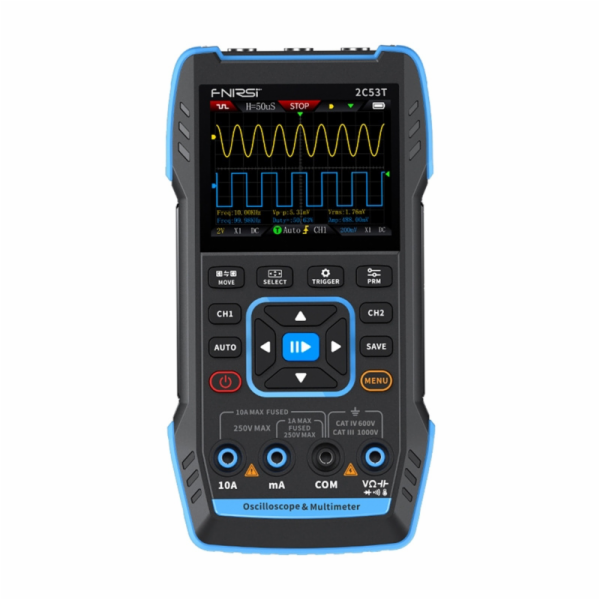

FNIRSI 2C53T 3 v 1 přenosný osciloskop, multimetr a generátor signálu
FNIRSI 2C53T kombinuje funkce osciloskopu 2×50 MHz/250 MSa/s s 8bitovým ADC a 16kbodovou paměťovou vyrovnávací pamětí na kanál (před/po spuštění), multimetrem až do 19999 a generátorem signálu 50 kHz. Vstupní impedance je 1 M? ? 15 pF s přepínáním AC/DC/GND. Odolné ABS pouzdro se silikonovými kryty, 2,8palcový displej s rozlišením 320×240 px a baterie s kapacitou 3000 mAh (až 4 hodiny provozu) zaručují mobilitu a nepřetržité měření i v náročných podmínkách. Zařízení je certifikováno podle CAT II 300 V, má dvojité keramické pojistky a obvod ochrany proti přepětí. Díky záznamu průběhů a aktualizacím firmwaru máte vždy kontrolu nad svými výsledky a přístup k nejnovějším funkcím.
Barevný displej a multimetr
2,8palcový displej s rozlišením 320×240 px zobrazuje průběhy signálu v plných barvách s funkcí „nekonečného dozvuku“ (zachování stopy signálu na displeji i po jeho zmizení), která udržuje stopu signálu na displeji. Režimy Y–T, Rolling a X–Y (tzv. Lissajousovy obrazce pro analýzu fázových rozdílů mezi signály) usnadňují pozorování fázových vztahů a vysoký jas zajišťuje čitelnost za všech podmínek. Vestavěný multimetr s rozlišením až 19999 umožňuje měřit DC/AC, nízké a vysoké proudy, odpor, kapacitu, diody, teplotu a kontinuitu (bzučák). Inteligentní ochrany chrání uživatele a zařízení před přetížením.
Pokročilá hardwarová architektura
Profesionální kombinace ARM + FPGA + vysoce výkonný ADC, používaná v stolních osciloskopech, zajišťuje rychlé spouštění a přesnou reprodukci signálu. Spouštěcí systém nabízí režimy Edge (stoupající/klesající), Pulse Width, Video a Slope s až 50% předspouštěním a 50% postspouštěním, takže i ty nejkratší anomálie jsou zachyceny bez ztráty detailů.
Generátor signálu
Vestavěný generátor funkcí nabízí napětí až ±400 V a frekvenci až 50 kHz, stejně jako 13 vlnových průběhů (sinus, obdélník, trojúhelník, pila, rampa, impuls, šum atd.) s nastavitelným offsetem (posun signálu vzhledem k nule) a amplitudou v krocích po 10 mV/div, což umožňuje testovat filtry, zesilovače a analogové obvody bez dalšího vybavení.
Automatické nastavení měření
Funkce AUTO nastavuje rozsah a spouštění jediným tlačítkem, což umožňuje okamžité zobrazení vlnové křivky bez časově náročné konfigurace. Podpora dalších režimů Single a Normal zefektivňuje práci s rychlými měřeními v terénu. Jediným kliknutím můžete uložit snímek obrazovky vlnové křivky do paměti osciloskopu nebo přímo do počítače přes USB. To usnadňuje archivaci výsledků a další analýzu v jakémkoli prostředí.
Izolované měřicí kanály
Dva zcela nezávislé vstupy, CH1 a CH2, s šířkou pásma 50 MHz eliminují vzájemné rušení a zvyšují přesnost měření. Vzorkování rychlostí 250 MSa/s reprodukuje PWM impulsy a zvlnění napájení s maximální věrností.
Robustní konstrukce
Pouzdro potažené silikonem ABS (akrylonitril-butadien-styren – vysoce pevný plast) poskytuje odolnost proti pádům a nárazům a pozlacené dráhy PCB (deska s plošnými spoji) jsou odolné proti korozi. Baterie s kapacitou 3000 mAh zaručuje až 3 hodiny provozu. Sklopný stojan umožňuje umístit zařízení v libovolném úhlu, zatímco ergonomická tlačítka a port USB-C zajišťují pohodlné ovládání a nabíjení.
Obsah balení:
Přenosný osciloskop FNIRSI 2C53T 3 v 1
10× měřicí sondy (1 ks)
Sonda s krokosvorkami
Multimetrové vodiče
Nabíjecí kabel
Přepravní taška
Uživatelská příručka
Parametry produktu
Displej
2,8palcový barevný HD displej
Rozlišení
320 × 240
Specifikace nabíjení
USB-C (5 V/1 A)
Baterie
3000 mAh lithium-iontová
Podporované funkce
Osciloskop, generátor signálu, multimetr (podrobnosti v parametrech funkcí)
Pohotovostní doba
6 hodin (maximálně v laboratoři)
Jazyk
Čínština a angličtina
Rozměry
167 × 89 × 35 mm
Hmotnost
300 g
Parametry osciloskopu
Kanály
Dvoukanálový
Vzorkování
250 MSa/s
Analogová šířka pásma
50 MHz (každý kanál samostatně 50 MHz)
Hloubka paměti
1 kpoint
Impedance
1 M?
Rozsah časové základny
10 ns – 20 s
Vertikální citlivost
10 mV/divize – 10 V/divize (×1)
Maximální měřené napětí
±400 V
Režim spouštění
AUTO/Normální/Jednorázový
Režim zobrazení
Y-T/Rolling/X-Y
Spojení
AC/DC
Trvalost stopy
OFF, 500 ms, 1 s, ?
Matematické funkce
8 základních operací + FFT
Zachycení vlnové formy
Ano
Export vlnové formy
Ano
Měření kurzorem
Ano
Parametry generátoru signálu
Kanál
Jeden kanál
Frekvence
1 Hz – 50 kHz
Amplituda
0,1 – 3,0 V
Parametry multimetru
Stejnosměrné napětí
1,9999 V / 19,999 V / 199,99 V / 1000 V ±(0,5 %+3)
Střídavé napětí
1,9999 V / 19,999 V / 199,99 V / 750,0 V ±(1 %+3)
Stejnosměrný proud
19,999 mA / 199,99 mA / 1,9999 A / 9,999 A ±(1,2 %+3)
Střídavý proud
19,999 mA / 199,99 mA / 1,9999 A / 9,999 A ±(1,5 %+3)
Odpor
9,999 M? / 1,9999 M? / 199,99 k? / 19,999 k? ±(0,5 %+3); 1,9999 k? / 199,99 ? ±(2,0 %+3)
Kapacita
9,999 mF / 99,99 mF ±(5,0 %+20)
Teplota
–55 °C – 1300 °C (–67 °F – 2372 °F) ±(2,5 %+5)
Měření diod
Ano
Test spojitosti
Ano
