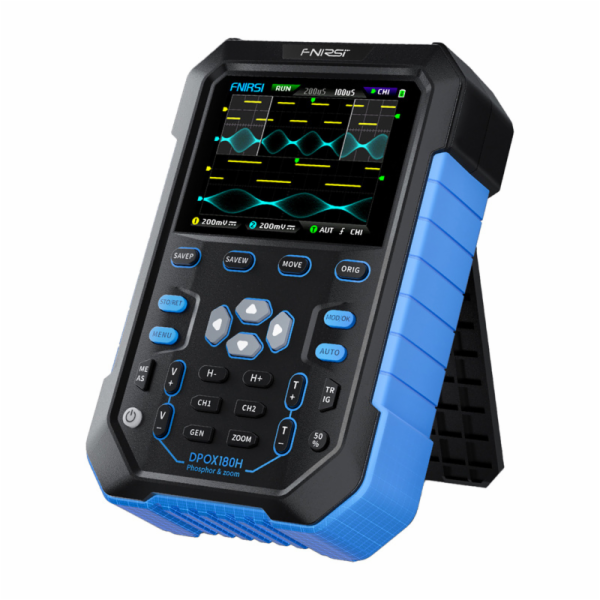

FNIRSI DPOX180H 2-v-1 ruční digitální fosforový osciloskop
FNIRSI DPOX180H je ruční digitální fosforový osciloskop (DPO), který kombinuje dvoukanálový osciloskop s frekvencí 180 MHz, generátor funkcí DDS s frekvencí 20 MHz a pokročilé funkce analýzy signálu. Je navržen jako kompaktní, mobilní nástroj pro servis, dílnu a laboratorní práci a nabízí vysokou funkčnost v jediném zařízení.
Šířka pásma 180 MHz a 500 MSPS – přesnost měření
Osciloskop nabízí analogovou šířku pásma 180 MHz (-3 dB) a vzorkování v reálném čase až 500 MSPS (250 MSPS v dvoukanálovém provozu). To umožňuje přesnou reprodukci rychlých hran, pulzů a vysokofrekvenčních signálů, což je zásadní pro diagnostiku moderních elektronických systémů.
Technologie Digital Phosphor – více informací ve tvaru vlny
Technologie Digital Phosphor využívá stupnici jasu a barevnou teplotu k vizualizaci frekvence signálu. To usnadňuje odhalení jitteru, šumu, nestability a vzácných událostí, které mohou zůstat neviditelné v klasických osciloskopech.
50 000 wfms/s – žádná mrtvá doba
Vysoká obnovovací frekvence 50 000 průběhů za sekundu výrazně snižuje mrtvou dobu akvizice. To umožňuje efektivně zachytit krátkodobé poruchy a anomálie signálu, což je zvláště důležité při analýze spínaných napájecích zdrojů a digitálních sběrnic.
Hardwarové omezení šířky pásma 20 MHz a stabilní spouštění
Vestavěný přepínatelný hardwarový pásmový filtr 20 MHz účinně redukuje šum a harmonické vyššího řádu. V kombinaci s rozsáhlým spouštěcím systémem (Auto/Normal/Single, stoupající a klesající hrana) a adaptivní stabilizací spouště zajišťuje jasný a stabilní obraz signálu.
Režim FFT a X-Y – analýza frekvence a vztahů
Funkce FFT poskytuje rychlý kvalitativní náhled na frekvenční spektrum testovaného signálu. Kromě toho režim X-Y s digitálním fosforem umožňuje analyzovat amplitudové a fázové vztahy mezi dvěma kanály, např. ve formě Lissajousových obrazců.
Časový zoom a režim posouvání
Osciloskop nabízí časovou základnu ZOOM v rozsahu 2×–1000×, což umožňuje přesnou analýzu vybraných segmentů vlnových průběhů. Režim posouvání umožňuje nepřetržité sledování pomalu se měnících signálů v reálném čase.
20 MHz DDS generátor a funkce chopping
Vestavěný 20 MHz DDS funkční generátor podporuje 14 typů průběhů s nastavením frekvence v krocích po 1 Hz. Unikátní funkce chopping výstupu umožňuje vyříznout fragment měřeného průběhu a použít jej jako výstupní signál generátoru, s možností uložit až 500 vlastních signálů.
Ukládání, prohlížení a export dat
Vnitřní paměť o kapacitě 120 Mbit může uložit až 250 průběhů a 90 snímků obrazovky (BMP). Data lze prohlížet přímo na zařízení nebo exportovat do počítače přes USB a firmware lze snadno aktualizovat.
Mobilita, bezpečnost a snadné použití
Barevný IPS displej o úhlopříčce 2,8" (320×240) zajišťuje dobrou čitelnost za všech podmínek. Zařízení je vybaveno automatickou konfigurací jedním tlačítkem, měřením kurzorem, ochranou vstupu až do 400 V, 3000 mAh Li-ion baterií (až cca 4 hodiny provozu) a rychlým nabíjením 5 V / 2 A. FNIRSI DPOX180H je univerzální a bezpečný nástroj pro elektronické inženýry, servisní techniky, studenty a náročné hobbyisty.
Výrobce
FNIRSI
Model
DPOX180H
Typ zařízení
Ruční digitální fosforový osciloskop (DPO)
Počet kanálů
2
Analogová šířka pásma
180 MHz (-3 dB)
Vzorkovací frekvence
500 MSPS (1 kanál) / 250 MSPS (2 kanály)
Obnovovací frekvence
50 000 průběhů/s
Technologie displeje
Digitální fosforový osciloskop (DPO)
Spektrální analýza
FFT (rychlá Fourierova transformace)
Provozní režimy
Auto / Normální / Jednotlivý
Spouštění
Náběhová hrana / sestupná hrana
Hardwarové omezení šířky pásma
20 MHz (přepínatelné)
Režim X-Y
Ano (s digitálním fosforem)
Zoom časové základny
2× – 1000×
Režim posouvání
Ano (posouvání/rolování)
Generátor signálu
DDS (přímá digitální syntéza)
Maximální frekvence generátoru
20 MHz
Typy průběhů generátoru
14 (sinus, obdélník, trojúhelník, pilový, pulzní, více tónů a další)
Rozlišení nastavení frekvence generátoru
1 Hz
Funkce sekání
Ano (řezání fragmentů vlnových průběhů)
Počet vlastních signálů
Až 500
Vnitřní paměť
120 Mbit
Záznam vlnových průběhů
Až 250 skupin
Záznam snímků obrazovky
Až 90 souborů (BMP)
Export dat
USB
Aktualizace firmwaru
Ano (přes USB)
Displej
IPS LCD
Úhlopříčka displeje
2,8 palce
Rozlišení displeje
320 × 240 px
Automatická měření
Ano (jedním tlačítkem AUTO)
Ruční měření
Kurzory
Ochrana vstupu
Až 400 V (ochrana proti přepětí)
Napájení
Li-ion baterie
Kapacita baterie
3000 mAh
Výdrž baterie
Až cca 4 hodiny
Nabíjení
5 V / 2 A (rychlé nabíjení)
Automatické vypnutí
Ano (programovatelné, 5 min – 2 h)
