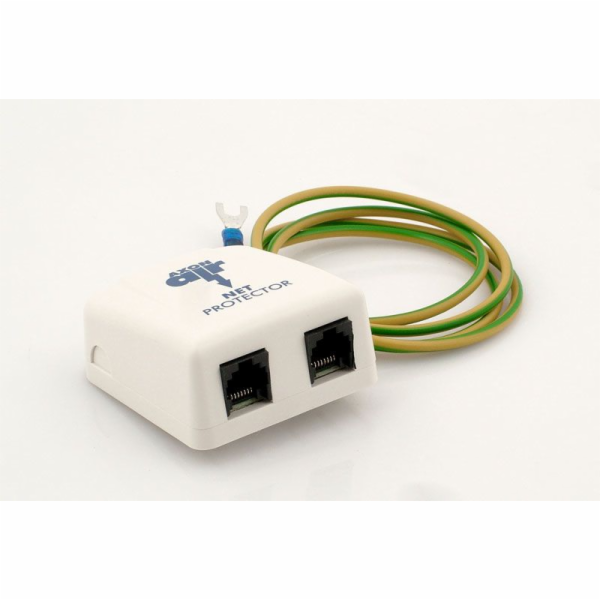

HSKDATA W0011 AXON Air ochrana zařízení

Gigabitová stíněná ethernetová přepěťová ochrana chránící ethernet rozhraní PC či aktivních prvků WLAN proti elektrostatickému přepětí a proudovým rázovým vlnám. Nasazením docílíte přepěťově bezpečné vedení signálu. Ethernetová přepěťová ochrana chrání všechny čtyři páry (1-2,3-6,4-5,7-8) Cat5E kabelu.

Ethernetová přepěťová ochrana chrání všechny čtyři páry (1-2,3-6,4-5,7-8) Cat5E vedení proti elektrostatickému přepětí v rámci níže uvedených hodnot.

Po volných párech lze napájet aktivní prvek prostřednictvím POE (páry jsou chráněny od 65V, pro POE vedení lze použít napájecí napětí až 48V).

Interface:
2x port RJ-45 (female) port (všechny páry)
1x Cu zemnící vodič (pro připevnění na šroub)

Instalační specifikace:
Rozsah provozních teplot: 5°C až 45°C
Délka zemnícího kabelu: 1m
Hmotnost: 50g
Rozměry: 65x45x23 mm

Kód EPO
Max. okamžitá intenzita vzestupu proudu vnitřního vodiče (t <= 1us) Idmax = 350A
Max. trvalý proud přes vnitřní vodič Idconst = 1A
Max. okamžitá intenzita vzestupu proudu zemnícího vodiče (t <= 1us) Igmax = 350A
Max. trvalý únikový proud přes zemnící vodič Igconst = 0,1A
Aktivační napětí ochrany vnitřního vodiče Vd = 3,0V ±10%
Aktivační napětí ochrany zemnícího vodiče Vg = 160V ±10%
Rozsah pracovních teplot 5 - 45°C
Povolená relativní vlhkost 10 – 80% (nekondenzující)

!! Upozornění !!
Přepěťová ochrana pracuje pouze při kvalitním uzemnění ! Věnujte pozornost přechodovému odporu a stavu zemnících svodů budovy !
Použití svodiče přepětí (bleskosvod) nebo plynového vedení jako uzemnění je nepřípustné!
Protektor chrání pouze zařízení, které je přímo připojeno!
Spojení by mělo být pájené nebo šroubované!

(Instrukce k montáži pomocí ochranného vodiče silové zástrčky)

Pokud může být chráněná linka poškozena přepětím vyšším než jsou hodnoty uvedeny výše, musí být použita předběžná bezpečnostní opatření. Před začátkem instalace musí zásuvkové uzemnění správně fungovat a chráněné zařízení musí být správně připojeno. Pokud uzemnění selhává, tak ochranné zařízení a síť nebudou správně fungovat. Správné uzemnění Protektor - ochranné zařízení by nemělo být připojeno k uzemnění s rezistencí větší než 4 ohmy.
