Popis produktu

Provedení

Druh řízení: kolík

počet pólů: 3 P

typ pólu: 3P3D


Funkce

Kompletní přístroj s ochrannou jednotkou: ano

Funkce spouštěče: TM A/A

Integrovaná ochrana zemního spojení: ne


Hlavní elektrické prvky

provozní napětí AC: 220 / 415 V

frekvence: 50/60 Hz


Napětí

jmenovité izolační napětí: 800 V

jmenovité impulzní výdržné napětí: 8 kV

S podpěťovou spouští: ne


Elektrický proud

nominální jmenovitý proud: 160 A

nastavení tepelné ochrany: 0,63 / 0,8 / 1

Odpojovací kapacita na 1 pól při It 400 V (EN 60947-2): 9 kA

Rozpínací schopnost při 230 V (EN 60947-2): 85 kA

Rozpínací schopnost Icu při 400V (IEC/EN 60947-2): 40 kA

Rozpínací schopnost při 415 V (EN 60947-2): 40 kA


Faktor korekce jmenovitých prouů

Korekční faktor při 2 vedle sebe namontovaných elektrických jističích: 1

Korekční faktor při 3 vedle sebe namontovaných elektrických jističích: 1

Korekční faktor při 4 a 5 vedle sebe namontovaných elektrických jističích: 1

Korekční faktor při 6 a více vedle sebe namontovaných elektrických jističích: 1


Výkon

celkový ztrátový výkon při jmenovitém proudu: 32,6 W

tepelné ztráty na pól: 10,9 W


Vybavení

typ spouště: TM

Doba aktivování při otevírání: 10 ms


Výdrž

elektrické životnost v počtu cyklů: 1000

mechanická životnost v cyklech: 4000


Instalace, montáž

utahovací moment: 12Nm

Montáž nosné lišty s volitelným adaptérem: ano


Připojení

průřez pro flexibilní vodiče: 35 - 150mm2

průřez pro pevné vodiče: 35 - 185mm2

připojení: přední připojení

typ připojení: spojení s kabelovými oky


Nastavení

Rozsah nastavení magnetického spouštěče: 960 / 1280 / 1600 / 2080 A


Zařízení

Motorový pohon volitelný: ano


Případ použití

Kategorie používání: A


Normy

_empty_: IEC 60947-2

Evropská direktiva WEEE: dotčeno


Bezpečnost

krytí IP: IP4X


Podmínky použití

Provozní teplota: -25…70 °C

Výška n.m.: 2000 m

Ochrana před vzdušnou vlhkostí: pro jakékoli klima

Teplota skladu / transportu: -35…70 °C

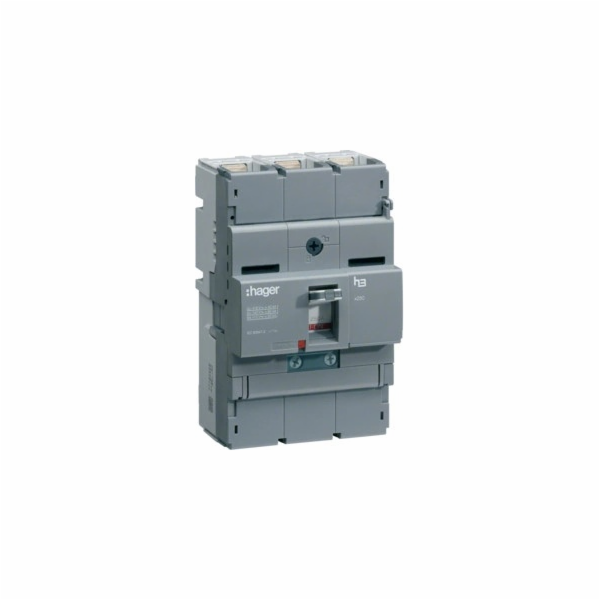

hager HNB160H
Označit
Hager
Symbol
HNB160H
Záruka
2 roky
Typ
Výkonné spínače
Další filtry
Velikost x250
Frekvence
50 Hz
60 Hz
Jmenovitý proud
160 A

---
