Popis produktu

Sadu Sunpulse SMC4 tvoří 1 vstup a 1 výstup MC4 a je
určená pro vysoké proudy a napětí , kdy je kompatibilní se solárními kabely s
průřezy od
2,5 až do 6 mm² a s doporučeným stálým proudem o hodnotě 16 A . Jednokontaktní
elektrické konektory MC4 se řadí k nejrozšířenějším rozhraním pro trvalé i
mobilní instalace solárních systémů , kdy umožňují snadnou konstrukci řetězců FV
panelů. Montáž na kabel se pak provádí pomocí krimpování , které představuje
mnohem spolehlivější metodu spoje a je také v mnoha případech jednodušší než
klasické pájení .



Hlavní přednosti


Sadu Sunpulse SMC4 tvoří 1 vstup a výstup MC4
Je speciálně určená pro vysoké proudy a napětí
Hodí se pro trvalé i mobilní instalace FV systémů
Konektory jsou slučitelné se solárními kabely
Montáž na kabel se provádí krimpováním
Krimpování je jednodušší než klasické pájení
Kompatibilní průřez vodiče činí 2,5 až 6 mm²
Doporučený stálý proud odpovídá hodnotě 16 A
Konektory lze použít v extrémních podmínkách
Ohnivzdornost UL94-V0 – požár se uhasí do 10 s
Sada získala stupeň krytí IP65 proti prachu a vodě
Jednotlivé kontakty mají robustní zapouzdření
To konektorům zajistí prachuvzdornost a voděodolnost
Jako izolační materiál pak byl použit polyfenylenoxid
Vyniká teplotní houževnatostí v rozsahu -40 až 80 ℃
PPO zvýší také mechanickou a chemickou odolnost
Konektory vám budou sloužit po mnohem delší dobu




Extrémní odolnost
Minimální odpor do 0,3 mΩ na stříbřených kontaktech z mědi předurčuje tuto sadu pro použití
na místech s vyšším rizikem vzniku požáru, kdy dokonce získala certifikaci
ohnivzdornosti UL94-V0 , tudíž se v případných nouzových situacích požár sám uhasí do 10
s. Robusní zapouzdření zase zajistí prachuvzdornost, voděodolnost i vlhkotěsnost
jednotlivých kontaktů , o čemž svědčí také stupeň krytí IP65 , díky
němuž je tato sada vhodná pro použití ve
venkovním prostředí. Jako izolační materiál pak byl použit polyfenylenoxid (PPO) ,
který vyniká velice dobrou teplotní houževnatostí i protinárazovou a chemickou odolností.




Specifikace

Značka: Sunpulse
Model: SMC4
Určení: solární konektory
Rozhraní: MC4 (male + female)


Slučitelnost

Vhodné pro: solární kabely
Doporučený trvalý proud: 16 A
Kompatibilní průřez vodiče: 2,5 až 6 mm²
Kompatibilní kabelová míra: 10 / 12 / 14 AWG


Výkon

Doporučený proud: 30 A
Limitní jmenovitý proud: 50 A

Doporučené napětí: 1 000 V DC
Maximální napětí: 1 500 V DC


Konstrukce

Materiál kontaktů: stříbřená měď
Izolační materiál: polyfenylenoxid (PPO)


Odolnost

Odpor: do 0,3 mΩ
Bezpečnostní třída: II
Stupeň krytí: IP65
Prachuvzdornost: Ano
Voděodolnost: Ano
Vlhkotěsnost: Ano
Ohnivzdornost: UL94-V0
Uhašení požáru: do 10 s
Pracovní teplota: -40 až +90 ℃


Fyzické vlastnosti

Barva: černá a stříbrná
Čistá hmotnost: 30 g
Hmotnost balení: 50 g
Rozměry balení (Š x V x H): 7 x 1,5 x 1,5 cm

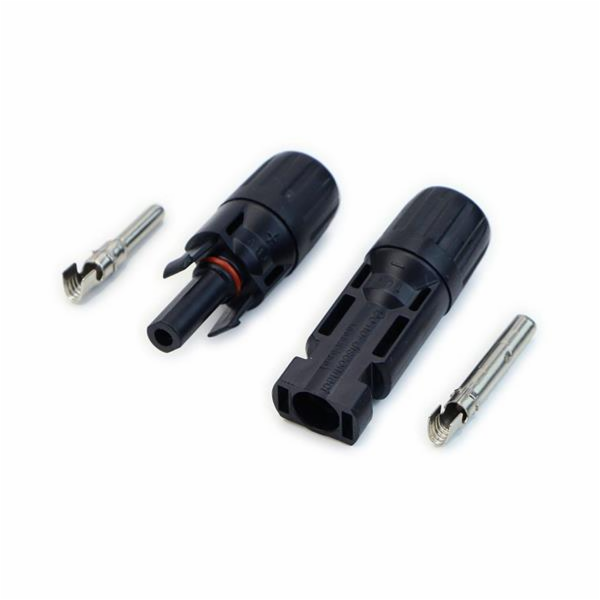

Obsah balení

1x konektor MC4 (Male)
1x konektor MC4 (Female)
1x příslušná dokumentace

---
