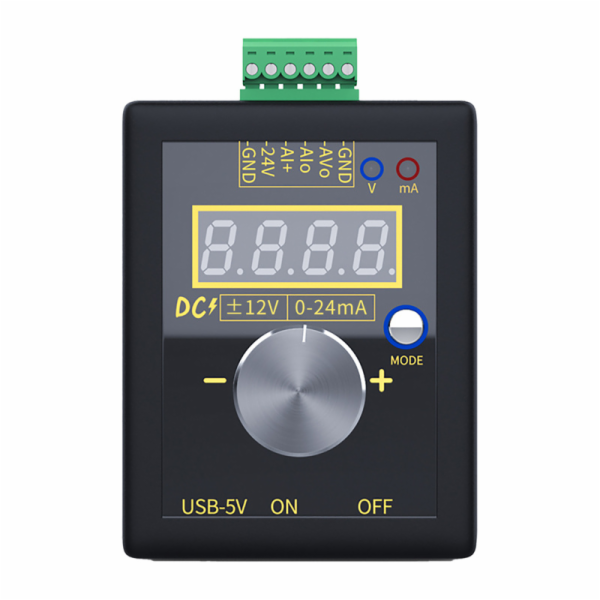

FNIRSI SG-002 Multifunkční generátor signálu
FNIRSI SG-002 je plně profesionální multifunkční generátor napěťových a proudových signálů určený pro testování, diagnostiku a uvádění automatizačních systémů do provozu. Podporuje signály ±12 V a 0–24 mA, pracuje v aktivním i pasivním režimu, funguje s 2-, 3- a 4-vodičovými instalacemi a po kalibraci nabízí vysokou přesnost (až 0,05 V / 0,05 mA). Díky kompaktním rozměrům 89 × 69 × 28 mm je FNIRSI SG-002 skutečně mobilním zdrojem signálu. Je to nástroj, který efektivně nahrazuje několik zařízení a poskytuje vám plnou kontrolu nad signálem za všech podmínek.
Plná kompatibilita s automatizací a PLC
Generátor byl navržen s ohledem na skutečné průmyslové instalace. Pracuje hladce s PLC, měniči, proporcionálními ventily, převodníky a řídicími systémy. Podpora aktivních i pasivních výstupů vám umožňuje testovat prakticky jakýkoli typ analogového vstupu – bez komplikací, dalších rezistorů nebo externích zdrojů napájení.
Univerzální rozsahy napětí – přesně to, co potřebujete
FNIRSI SG-002 nabízí široký výběr napěťových režimů: ±12 V, ±5 V, 0–10 V, 2–10 V, 0–5 V, 1–5 V, 0–3,3 V, 0–2,5 V, 0–1 V a –10–0 V. To znamená, že jedno zařízení stačí k testování jak klasických průmyslových instalací, tak moderní elektroniky nebo nízkonapěťových řídicích systémů.
Přesná generace proudu až do 24 mA
Výstupní proud pokrývá rozsah 0–24 mA a podporuje populární standardy 0–20 mA a 4–20 mA. Vysoká stabilita a přesnost po kalibraci činí generátor ideálním pro simulaci senzorů, kalibraci analogových vstupů a ověřování měřicích obvodů – i při zátěžích až 500 ?.
Hrubé a jemné nastavení – plná kontrola nad detaily
Rotační enkodér umožňuje pracovat v režimech hrubého a jemného nastavení. To vám umožní rychle nastavit přibližnou hodnotu a poté ji s vysokou přesností doladit. Jedno otočení knoflíku generuje 30 impulsů, což se promítá do velmi plynulého a předvídatelného nastavení – ideální pro rychlé testy i přesnou kalibraci.
Přehledný displej a flexibilní režimy zobrazení
Čtyřmístný LED displej nabízí 8 úrovní nastavení jasu a různé režimy zobrazení dat: skutečná hodnota, procento a speciální režimy. Díky tomu je čtení parametrů rychlé a jednoznačné, bez ohledu na světelné podmínky a povahu práce.
Paměť nastavení a rychlé spouštěcí body
Generátor umožňuje uložit nastavené hodnoty napětí nebo proudu, které se po restartu automaticky obnoví. K dispozici je také funkce rychlého spuštění, která umožňuje uložit několik předdefinovaných úrovní signálu. To šetří spoustu času při sériovém testování a opakovaných servisních postupech.
Tři způsoby napájení – připraveno k práci kdekoli
FNIRSI SG-002 lze napájet z externího zdroje 15–30 V DC (např. z 24 V PLC instalace), přes micro USB 5 V nebo z vestavěné lithiové baterie 1100 mAh / 3,7 V. Zařízení může pracovat během nabíjení, což vám dává úplnou nezávislost v terénu i ve skříních.
Bezpečné připojení a logická struktura svorek
Odnímatelné svorkovnice umožňují rychlé a bezpečné připojení napěťových a proudových signálů. Promyšlené uspořádání svorek usnadňuje správné připojení v aktivním i pasivním režimu a minimalizuje riziko chyb při práci v průmyslových instalacích.
Obsah balení:
Generátor signálu FNIRSI SG-002
Odnímatelná svorkovnice
USB kabel (micro USB)
Uživatelská příručka
Výrobce
FNIRSI
Model
SG-002
Typ zařízení
Multifunkční generátor napěťových a proudových signálů
Rozsah napěťového výstupu
±12 V (multimód)
Dostupné napěťové režimy
±12 V, ±5 V, 0–10 V, 2–10 V, 0–5 V, 1–5 V, 0–3,3 V, 0–2,5 V, 0–1 V, –10–0 V
Rozsah proudového výstupu
0–24 mA
Proudové standardy
0–20 mA, 4–20 mA, 0–24 mA
Přesnost napětí po kalibraci
±0,05 V
Přesnost proudu po kalibraci
±0,05 mA
Maximální zatěžovací odpor (proud)
? 500 ?
Typ proudového výstupu
Aktivní a pasivní
Podporované konfigurace zapojení
2-, 3- a 4-vodičové
Nastavení hodnoty
Hrubé a jemné (rotační enkodér)
Rozlišení nastavení
Hrubé nastavení: 0,1–5 V / mA Jemné nastavení: 0,01–0,5 V / mA
Enkoder
30 impulsů na otáčku
Displej
4místný LED displej s vysokou jasností
Nastavení jasu displeje
8 úrovní
Režimy zobrazení
Skutečná hodnota, procento, speciální režimy
Paměť nastavení
Ano (automatické obnovení po restartu)
Rychlé spouštěcí body
Ano, programovatelné
Externí napájení
DC 15–30 V
Napájení USB
micro USB 5 V
Napájení z baterie
Vestavěná lithiová baterie 3,7 V / 1100 mAh
Provoz během nabíjení
Ano
Signální konektory
Odnímatelné svorkovnice
Rozměry
89 × 69 × 28 mm
Použití
Průmyslová automatizace, PLC, servis, kalibrace, laboratoře, vzdělávání
