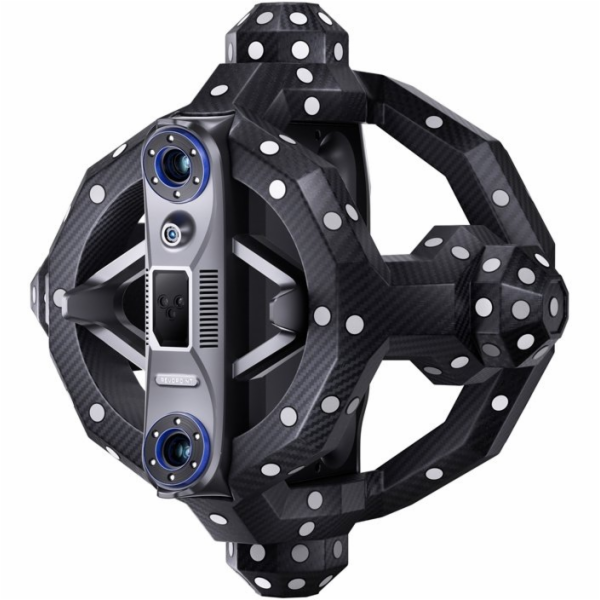

Optický 3D skener Revopoint Trackit
Metrologická přesnost, plná mobilita a inteligentní sledování objektů v reálném čase - Revopoint Trackit je komplexní 3D skenovací systém, který kombinuje optický skener s přesností 0,02 mm s pokročilým systémem sledování prostoru. Je určen pro konstruktéry, návrháře CAD, specialisty na kontrolu kvality a průmyslové podniky. Trackit poskytuje rychlé, stabilní a opakovatelné skenování malých součástí i velkých objektů - bez nutnosti použití značek. Integrovaný automatický kalibrační systém, inteligentní kardanové křídlo a specializovaný software Revo Trackit zajišťují vysokou přesnost a pohodlí v různých měřicích prostředích.
Přesnost bez kompromisů
Revopoint Trackit nabízí přesnost měření 0,02 mm a vzdálenost bodů až 0,05 mm, což umožňuje mapovat i ty nejjemnější detaily povrchu. Za měření je zodpovědná sada hloubkových kamer podporovaných modrými lasery (30 čar a 1 jednoduchá čára), které zajišťují vysokou přesnost a stabilitu. Získaná data lze exportovat do oblíbených formátů, jako jsou PLY, OBJ, STL, ASC, 3MF, GLTF nebo FBX, pro další použití v návrhovém a konstrukčním softwaru.
Rychlost a plynulost provozu
Systém dosahuje rychlosti skenování až 1 500 000 bodů za sekundu, což umožňuje efektivní digitalizaci objektu. Díky inteligentnímu sledování pohybu skeneru v prostoru můžete pracovat plynule - bez značek a bez nutnosti udržovat dokonale fixovanou polohu. Režim Track Scan umožňuje zaznamenávat polohu a úhel skeneru v reálném čase, což zajišťuje přesné slučování mračen bodů i při dynamických pohybech.
Automatická kalibrace
Optický 3D skener Revopoint Trackit eliminuje složité nastavování díky použití dvou kardanů s automatickou kalibrací (Dual-Axis Gimbal System). Tracker a skener automaticky upravují svou polohu vůči sobě navzájem, což zajišťuje konzistentní geometrii měřicího systému. Proces kalibrace lze spustit přímo v softwaru - systém automaticky rozpozná kalibrační pole a synchronizuje parametry kamery.
Připraven pracovat v jakékoli situaci

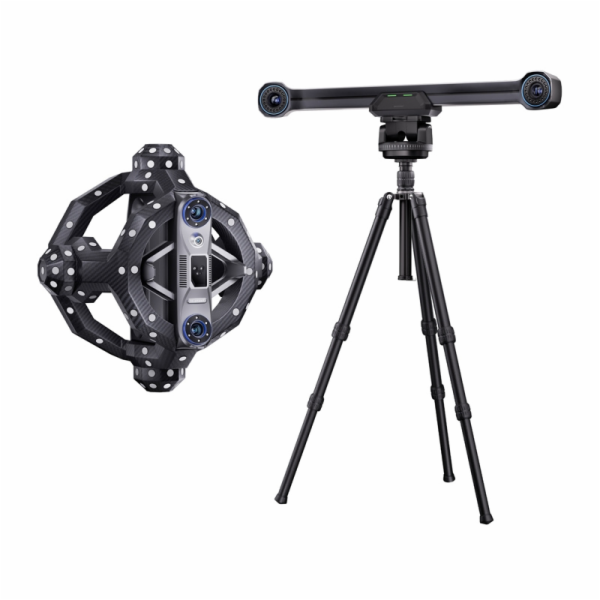

Skener i tracker jsou vyrobeny z lehkých, ale odolných materiálů - rám z uhlíkových vláken a polykarbonátový kryt zajišťují odolnost proti mechanickému poškození a dlouhou životnost. Zařízení váží 1,2 kg, resp. 1,8 kg, pracují v teplotním rozsahu 0 až 40 °C a lze je snadno upevnit na dodávané stativy. Vše budete přepravovat ve speciálních kufrech s kolečky, takže sada zůstává plně mobilní a připravená k použití jak v metrologické laboratoři, tak v průmyslovém prostředí nebo dílně.
Všestranné režimy skenování
Revopoint Trackit nabízí několik provozních režimů, které vyhovují různým scénářům měření. V režimu Track Scan probíhá skenování v reálném čase bez značek, což se dobře hodí pro malé až středně velké objekty. Režim Multi-Position Scan umožňuje rozdělit velké modely, jako jsou části karoserie nebo stroje, na části a automaticky je spojit do jednoho mračna bodů. Pro náročné povrchy je k dispozici režim Marker Scan, který využívá magnetické nebo samolepicí značky pro zvýšení stability odečtu. Bez ohledu na zvolený režim lze hotové modely uložit v oblíbených formátech PLY, OBJ, STL, ASC, 3MF, GLTF nebo FBX pro použití v programech CAD, CAM a 3D.
Pokročilý software Revo Trackit
Aplikace Revo Trackit je centrem pro správu celého procesu skenování. Umožňuje automatické nastavení expozice hloubkové kamery a zobrazení vzdálenosti a kvality nasnímaných bodů v reálném čase. Umožňuje také kdykoli pozastavit skenování, ověřit jeho průběh a pokračovat v práci. Systém automaticky slučuje mračna bodů a generuje modelovou mřížku, což urychluje přípravu finálního souboru. Po dokončení skenování můžete snadno vygenerovat 3D model, provést základní zpracování sítě a exportovat data ve zvoleném formátu.
Profesionální aplikace
Revopoint Trackit je určen pro strojírenské, průmyslové a návrhářské aplikace. Systém je ideální pro kontrolu kvality a metrologii, protože umožňuje přesnou analýzu geometrie a mapování tvarů součástí. Je také ceněným nástrojem v reverzním inženýrství, protože umožňuje digitalizaci součástí bez technické dokumentace. Otevírá široké možnosti v oblasti prototypování a CAD navrhování a usnadňuje přenos reálných objektů do digitálního prostředí. Díky podpoře objektů o velikosti od 10 mm do 6 m se Revopoint Trackit používá v průmyslu i v technickém vzdělávání nebo vědeckém výzkumu a nabízí vysokou přesnost a flexibilní provoz.
Zařízení připravené pro více
Pro plné využití možností zařízení Revopoint Trackit se doporučuje konfigurace zahrnující systém Windows 10 nebo 11 (64bitový), procesor Intel Core i9 12. generace nebo novější, 64 GB paměti RAM a grafickou kartu NVIDIA RTX 4060 s 8 GB VRAM nebo vyšší. Zařízení pracuje pouze s architekturou x86_64 a vyžaduje připojení přes rozhraní USB 3.0 nebo novější, aby byla zajištěna odpovídající stabilita přenosu a plynulé zpracování během skenování.
Součástí dodávky je: - zařízení pro skenování, které je součástí dodávky:
Sledovací zařízení:
Skener
Gimbal pro automatickou kalibraci trackeru (dvě osy)
Gimbal pro automatickou kalibraci skeneru (dvouosý)
Stativ pro tracker
Stativ pro skener
Stativ pro kalibrační desku
Adaptér pro skener
Kalibrační deska
Kalibrační tyč
Napájecí zdroj
PC kabel
Kabel skeneru
Kabel kardanu skeneru
Kabel kardanu sledovacího zařízení
Kabelové stahovací pásky
Magnetické značky
Kotevní blok (magnetický)
Polohovací podložka
USB paměťová karta
Přepravní pouzdro pro sledovací zařízení (s kolečky)
Přepravní kufr pro skener (s kolečky)
Stručný návod k použití, certifikát a záruční list
Obecné informace
Výrobce
Revopoint
Model
TRACKIT
Skener
Přesnost jednoho snímku
0,02 mm
Vzdálenost mezi body (po sloučení mračna bodů)
až 0,05 mm
Rychlost skenování
až 1 500 000 bodů za sekundu
Zdroj světla
30 modrých laserových čar + 1 jednoduchá modrá laserová čára
Pracovní rozsah
200 - 400 mm
Jednotlivá oblast skenování (minimální vzdálenost)
160 × 70 mm při 200 mm
Jednotlivá oblast skenování (maximální vzdálenost)
320 × 215 mm při 400 mm
Hmotnost
1,2 kg
Rozměry
295 × 295 × 205 mm
Rozsah provozních teplot
0 až 40 °C
Podporované výstupní formáty
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Materiál
Rám: uhlíková vlákna Kryt: polykarbonát
Sledovací zařízení:
Doporučený rozsah velikosti objektu
0,01 - 6 m
Objemová přesnost (sledovací systém)
0,025 mm + 0,04 mm × L (m)
Pracovní rozsah
1500 - 4000 mm
Minimální sledovací rám
1304 × 1067 mm při 1500 mm
Maximální sledovací rámeček
3260 × 2845 mm při 4000 mm
Objem sledování
11 m3
Hmotnost
1,8 kg
Rozměry
686 × 115 × 111 mm
Šířka pásma sledování
Infračervené záření
Uživatelská rekalibrace
Automatická kalibrace. sledovací zařízení má automatický systém kalibrace kardanu; skener vyžaduje ruční kalibraci.
Podporované příslušenství
Kalibrační deska, kalibrační tyč, dvouosý gimbal pro automatickou kalibraci, kotevní blok, velký otočný stůl.
