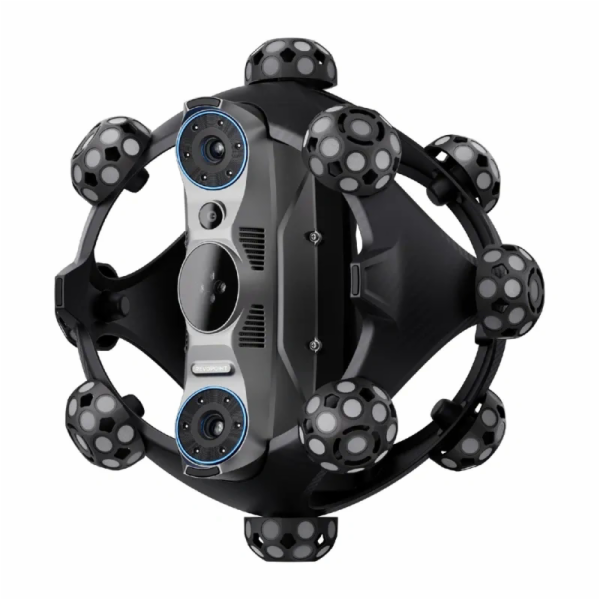

Optický 3D skener Revopoint Trackit SR
Pracujte rychleji, přesněji a pohodlněji, ať už provádíte měření kdekoli. Revopoint Trackit SR kombinuje vysokou přesnost skenování s bezdrátovým provozem, pokročilým optickým sledováním a třemi režimy skenování, díky čemuž se snadno přizpůsobí široké škále aplikací. Díky lehké konstrukci s hmotností pouhého 1 kg se snadno přepravuje a díky schopnosti skenovat jak drobné detaily, tak velké objekty je ideální pro profesionální pracovní prostředí. Součástí balení je také specializovaný software Revo Measure a Revo Track, který zjednodušuje měření a další zpracování získaných dat.
Tři režimy skenování pro každý úkol
Revopoint Trackit SR nabízí tři specializované provozní režimy, díky nimž si můžete vybrat metodu skenování, která nejlépe vyhovuje konkrétnímu objektu. Režim s dlouhým dosahem využívá 17 paralelních laserových čar, což umožňuje efektivní snímání větších součástí. Pokud je nezbytné zachytit jemné detaily, systém 30 protínajících se laserových čar zajišťuje vysokou hustotu dat. Jedna laserová čára zase účinně dosáhne do hlubokých otvorů a těžko přístupných míst, čímž zvyšuje univerzálnost zařízení při práci s náročnými modely.
Vysoká přesnost a sledování bez markerů
Pokročilý optický sledovací systém eliminuje potřebu markerů, zjednodušuje přípravu modelu ke skenování a urychluje celý proces. Skener poskytuje objemovou přesnost 0,02 + 0,04 mm × L (m), což umožňuje extrémně přesné geometrické zobrazení i u velkých objektů. Krátká doba tepelné stabilizace, pouhé dvě minuty, vám umožňuje rychle začít pracovat bez dlouhého čekání na připravenost zařízení. Díky tomu je Trackit SR ideální pro jakékoli použití, kde je nezbytná jak přesnost měření, tak vysoká produktivita.
Bezdrátový provoz s velkými objekty
Trackit SR byl navržen s ohledem na maximální volnost pohybu. Bezdrátové skenování eliminuje omezení způsobená kabely a podpora bezdrátových multipozicových stanic vám umožňuje rychle zřídit pracovní stanici pro digitalizaci velkých objektů. Toto řešení výrazně zefektivňuje práci na složitých projektech a usnadňuje provádění skenování na různých místech. Nízká hmotnost zařízení – pouhý 1 kg – dále zvyšuje pohodlí uživatele při delších měřicích sezeních a práci v terénu.
Připraveno k použití za jakýchkoli podmínek
Proces kalibrace byl optimalizován tak, aby kompletní nastavení systému trvalo méně než 20 minut, což vám umožní rychleji přejít k samotnému skenování. Zařízení se také vyznačuje schopností pracovat venku při intenzitě osvětlení až 100 000 luxů, přičemž zachovává vysokou kvalitu sběru dat i ve velmi jasném prostředí. Kromě toho skener vytváří detailní texturní mapy a přesně reprodukuje barvy, čímž zajišťuje, že digitální modely mají jak přesnou geometrii, tak přirozený vzhled povrchu. V kombinaci se softwarem Revo Measure a Revo Track tvoří komplexní nástroj pro profesionální 3D skenování a následné zpracování.
Součástí sady je
skener
tracker
dvouosý kardanový závěs s automatickou kalibrací
stativ
adaptér kardanového závěsu
rychloupínací konektor
kalibrační deska
kalibrační tyč
napájecí adaptér
kabel trackeru (PC)
kabel skeneru (PC)
kabel ke skeneru (tracker–skener)
kabel k závěsu (tracker–závěs)
pouzdro na kabely
magnetické značky x20
značky x200
kufr s kolečky
baterie ke skeneru x2
nabíječka baterií ke skeneru
Výrobce
Revopoint
Model
Trackit SR Standard
Přesnost jednoho snímku
0,02 mm
Maximální vzdálenost mezi spojovacími body
0,05 mm
Maximální rychlost skenování
2 000 000 bodů za sekundu
Světelný zdroj
Režim přesnosti: 30 modrých křížových laserových čar / Režim dlouhého dosahu: 17 modrých paralelních laserových čar / Režim hlubokých otvorů: 1 modrá samostatná laserová čára
Pracovní vzdálenost
Křížící se laserové čáry: 200–400 mm / Paralelní laserové čáry: 250–500 mm / Jedna laserová čára: 200–400 mm
Jedna detekční plocha při nejbližší vzdálenosti
123 × 130 mm při 200 mm
Jednotlivá detekční plocha při nejvzdálenější vzdálenosti
330 × 325 mm při 500 mm
Verze s Wi-Fi
6
Hmotnost
1 kg
Rozměry
250 × 250 × 177 mm
Provozní teplota
0 ? – 30 ?
Podporované formáty
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Materiál
Rám: uhlíková vlákna / Kryt: polykarbonát
Sledovací zařízení
Doporučená velikost skenovaných objektů
0,01 – 4 m
Přesnost měření objemu (sledovací systém)
0,02 mm + 0,04 mm × L (m)
Pracovní vzdálenost
800 mm – 2 500 mm
Minimální velikost snímacího rámu
587 × 569 mm při 800 mm
Maximální velikost snímacího rámu
2 075 × 1 778 mm při 2 500 mm
Snímací objem
3 m3
Hmotnost
1,5 kg
Rozměry
441 × 111 × 103 mm
Sledovací pásmo
NIR
Rekalibrace prováděná uživatelem
Ruční kalibrace
Podporované příslušenství
Kalibrační deska, kalibrační sloupek, montážní blok, držák baterie
