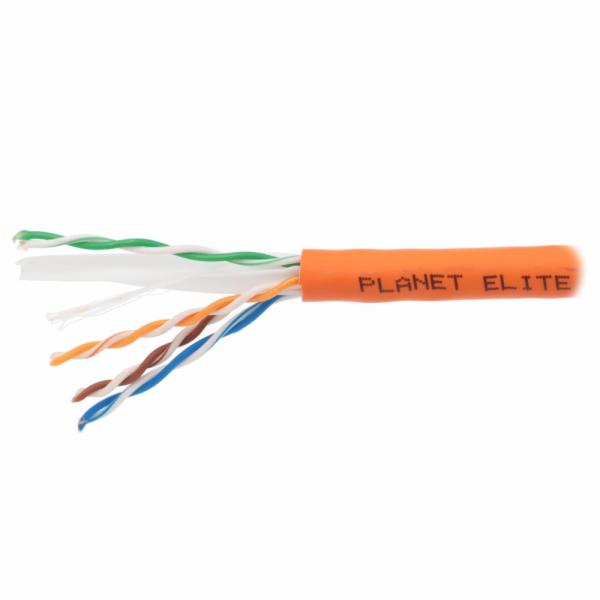

PLANET UTP Cat6 4pár 305 m
Kabel kategorie Cat6 U/UTP je určen pro strukturované kabeláže v administrativních, komerčních i průmyslových objektech. Konstrukce z plného měděného vodiče (solid bare copper) o průřezu 23 AWG zajišťuje stabilní elektrické vlastnosti, nízký útlum a spolehlivý přenos dat do frekvence 250 MHz . Plášť typu LSZH (Low Smoke Zero Halogen) splňuje přísné požadavky CPR třídy B2ca s1a,d0,a1 , což umožňuje použití v objektech s vysokými nároky na požární bezpečnost. Kabel je určen pro datové rozvody, LAN sítě, IP kamery, VoIP, průmyslové aplikace a další systémy vyžadující stabilní gigabitový přenos. Díky LSZH/LS0H plášti a třídě B2ca je vhodný i pro instalace v objektech s vysokými požadavky na požární bezpečnost – administrativní budovy, školy, nemocnice, veřejné prostory.
Plně měděné vodiče (drát) Stabilní parametry do 250 MHz LSZH plášť s minimální kouřivostí CPR třída B2ca – jedna z nejvyšších pro metalické kabely Vhodný pro veřejné a kritické budovy Dlouhá životnost a nízký útlum X-spline (vodící kříž) + Ripcord (tažný prvek) Normy: ISO/IEC 11801, IEC 61156 5, TIA 568.2 D, EN 50575 (CPR), RoHS, REACH
ZÁKLADNÍ SPECIFIKACE Kategorie: Cat6 Vodič: drát, AWG 23, měď (Cu) Typ: UTP Počet párů: 4 Izolace vodičů: HDPE Vnější izolace: LS0H Hořlavost: CPR (B2ca - s1a,d0,a1) Balení: papírová krabice po 305 m Potisk: metráž, průmyslové standardy Barevné značení: na všech vodičích, vnější izolace oranžová
Konstrukce
Typ: CAT6 U/UTP (nestíněný)
Vodič: plný měděný (solid bare copper), průměr 0,55 ± 0,005 mm / 23 AWG
Izolace: HDPE, průměr 1,00 ± 0,02 mm
Křížový separátor: LSZH-ZR01
Trhací vlákno: nylon 150D
Plášť: LSZH (Low Smoke Zero Halogen), průměr 6,3 ± 0,5 mm , tloušťka
0,6 mm
Pracovní teplota: -20 °C až +60 °C
Min. poloměr ohybu: ≥ 10× vnější průměr
Elektrické vlastnosti (+20 °C)
Lineární odpor: ≤ 9,5 Ω/100 m
Izolační odpor: ≥ 5000 MΩ·km
Kapacitní nevyváženost: ≤ 330 pF/100 m
Charakteristická impedance: 100 ± 5 Ω (100 MHz)
Dielektrická pevnost: DC 1 kV / 1 min bez průrazu
Požární vlastnosti (CPR)
Třída reakce na oheň: B2ca-s1a,d0,a1
Šíření plamene: FS ≤ 1,5 m
THR1200s: ≤ 15 MJ
Peak HRR: ≤ 30 kW
FIGRA: ≤ 150 W/s
Vertikální šíření plamene: H ≤ 425 mm
Normy
Datové a telekomunikační normy
ISO/IEC 11801
IEC 61156-5
TIA/EIA 568.2-D
EN 50173
Požární normy
EN 50575 (CPR)
EN 60332-1-2
EN 61034-2 (kouřivost)
EN 60754-1/2 (halogeny, korozivita)
Ekologické normy
RoHS 2011/65/EU
REACH EC 1907/2006
Přenosové parametry
Frekvence (MHz)
Útlum [Attenuation] (dB)
NEXT (dB)
PS NEXT (dB)
ACRF (dB)
PS ACRF (dB)
RL (dB)
Propagation Delay (ns/100 m)
Delay Skew (ns/100 m)
1
2,0
74,3
71,3
67,8
64,8
20,0
570
≤ 45
4
3,8
66,3
63,3
55,8
52,8
23,0
552
≤ 45
8
5,3
61,8
58,8
49,7
46,7
24,5
546
≤ 45
10
6,0
60,3
57,3
47,8
44,8
25,0
545
≤ 45
16
7,6
57,2
54,2
43,7
40,7
25,0
543
≤ 45
20
8,5
55,8
52,8
41,8
38,8
25,0
542
≤ 45
25
9,5
54,3
51,3
39,8
36,8
24,3
541
≤ 45
31,25
10,7
52,9
49,9
37,9
34,9
23,6
540
≤ 45
62,5
15,4
48,4
45,4
31,9
28,9
21,5
538
≤ 45
100
19,8
45,3
42,3
27,8
24,8
20,1
536
≤ 45
155
25,0
42,4
39,4
24,0
21,0
18,8
534
≤ 45
200
28,5
40,8
37,8
22,0
19,0
18,0
533
≤ 45
250
32,8
39,3
36,3
20,0
17,0
17,3
532
≤ 45
