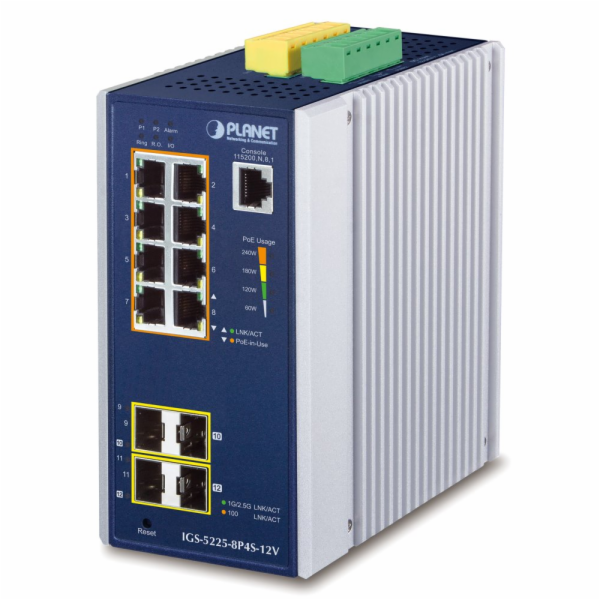

PLANET IGS-5225-8P4S-12V
Administrovatelný IPv4/IPv6 přepínač s bezpečnostními funkcemi a podporou PoE+ 8x 802.3at/af (36 W/port max., budget až 240 W). 2x 1G SFP, 2x 2.5G SFP (1000/2500 Base-X, kompatibilní s 100 Base-X), 8x RJ-45 10/100/1000 Base-T, 1x RJ-45 sériový port (konzole RS-232)
Duální napájení v rozsahu DC 12-54 V , krytí IP30 , hliníková skříň, pracovní teplota -40 až +75 °C , přepěťová ochrana ESD do 6 kV , DI/DO (2x digitální vstup, 2x digitální výstup), 1x alarm (napájení), montáž na DIN lištu nebo přímo na zeď.
Web/Telnet/SNMP(v1/v2c)/konzole management, SSH v2, TLS v1.2, SNMP v3 , L3 statický routing (L2+), VLAN, 802.1Q, ACL filtr, QoS, bandwidth manager, řízení dle IP/MAC/Ethertype/protokol/VLAN/DSCP/802.1p filtrů, agregace linek LACP, IGMP v1/v2/v3, 802.1x, RADIUS, TACACS+, Modbus TCP, ERPS Ring Data Recovery time , podpora ONVIF pro spolupráci s video IP dohledovými zařízeními.
Tato verze switche nabízí nově funkce kybernetické bezpečnosti a díky podporovanému protokolu Modbus TCP/IP lze switch snadno integrovat do systémů SCADA, HMI a dalších systémů. Mezi další nové funkce patří DHCP server, Unidirectional Link Detection (UDLD), GARP VLAN Registration Protocol (GVRP), Remote Mirroring a další.
Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy.
Přepínače řady IGS se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).
ZÁKLADNÍ SPECIFIKACE
Fyzické vlastnosti:
Porty: 8x GbE RJ-45, 2x 1G SFP, 2x 2.5G SFP, 1x RJ-45 sériový port konzole
Paměť: 8k MAC adres, buffer 4 Mb
Propustnost: sběrnice 30 Gbps, provozně 22,32 Mpps (64B)
Podpora přenosu: JumboFrame 9 kB
Verze IP protokolu: IPv4, IPv6
Provedení: DIN lišta, na zeď
Napájení: duální, redundantní, DC 12-54 V, příkon do 7,28 W bez PoE, max. 249 W (zdroj není součástí balení)
Ochrana: ESD do 6 kV DC
Provozní teplota: -40 až +75 °C, vlhkost do 95 %
Rozměry: 152 x 107,3 x 76,8 mm
Hmotnost: 1,128 kg
Funkce administrace:
Správa: konzole, Web, Telnet, SNMP v1/v2c + podpora SSH v2, TLS v1.2, SNMP v3
Řízení přístupu: Protokol ACL založený na IP/MAC/Ethertype/protokol/VLAN/DSCP/802.1p, až 256 pravidel
L3 statický routing: 32 pravidel, 8 VLAN rozhraní
ACL filtr a bonding:
IP ACL, filtrace provozů dle IP adresy a dalších příznaků
MAC ACL, filtrace provozů dle MAC adresy a dalších příznaků
ACL dle Ethertype/protokol/VLAN/DSCP/802.1p
Priorizace provozu QoS: 8 úrovní, priorizace provozu dle portu, DSCP/ToS v IP paketu, 802.1p nebo 802.1Q značky (VLAN tag)
Podpora VLAN:
IEEE 802.1Q
až 4k VLAN skupin, až 4094 VLAN ID
Q-in-Q tunneling (802.1ad)
Private VLAN Edge (PVE)
Protocol-based VLAN
MAC-based VLAN
VLAN Translation
Voice VLAN
MVR (Multicast VLAN Registration)
GVRP
Spanning Tree Protocol:
protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Port mirroring: RX, TX, RX+TX, many to one
Agregace linek: IEEE 802.3ad LACP/Static Trunk, 6 skupin po 4 portech na skupinu
Multicast IGMP: IGMP v1/v2/v3, až 255 skupin, podpora režimu IGMP querier mode
Autentizace připojených zařízení: IEEE 802.1x, Local/RADIUS, MAC + AAA RADIUS/TACACS+ klient
DHCP Snooping: ano (blokace cizích DHCP serverů)
LLDP: ano (automatická detekce typu připojených zařízení)
Diagnostika kabeláže: ano (SFP-DDM - Digital Diagnostic Monitor)
PoE funkce:
Celkový napájecí výkon: max. 240 W (dle napájení), IEEE 802.3at/af
60 W maximum (pro DC 12 V napájecí vstup)
120 W maximum (pro DC 24 V napájecí vstup)
240 W maximum (pro DC 48-54 V napájecí vstup)
Napájení: DC 52-54 V (802.3at), max. 36 W/port; zpětně kompatibilní s 802.3af
Počet injektorů: 8
Typ napájení: End-span
Pokročilé funkce:
PD Alive Check
automatická detekce napájeného zařízení
integrovaný scheduler pro plánované vypnutí napájených koncových prvků
monitorování a správa PoE
PoE Extend režim
