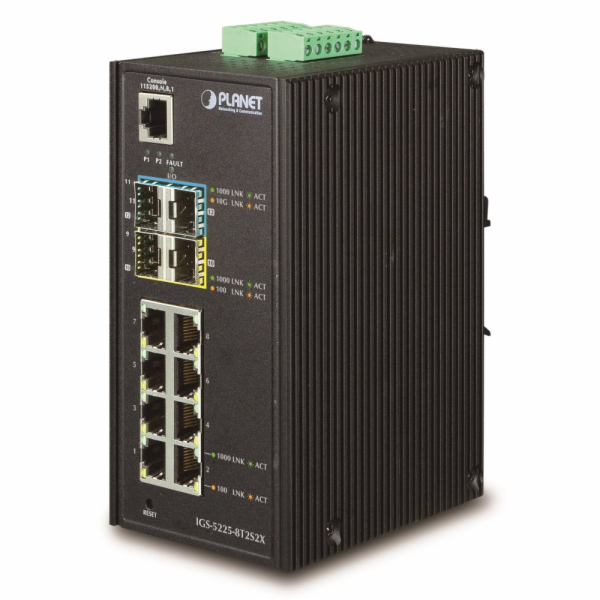

Planet IGS-5225-8T2S2X
Průmyslový spravovatelný L3 přepínač 8x 1000Base-T, 2x SFP+ 1000/2500/10Gbase-X, 2x SFP 100/1000/2500Base-X, 2x DI/DO. MODBUS.
Web/SNMPv3 management, 255 VLAN 802.1Q sítí, Spanning Tree, Rapid Spanning Tree, agregace linek 802.3ad LACP, Port shaper, QoS, DHCP Snooping.
Diagnostika SFP-DDM. Redundantní napájení, ESD přepěťová ochrana, krytí IP30, provozní teplota -40~75°C.
Inteligentní přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Zároveň poskytují vynikající možnosti vícenásobných propojení pro dosažení robustnosti propojení systémů s velmi nízkou dobou zotavení.
Je vybaven pro redundanci metodou s využitím protokolu Spanning Tree (jejíž doba zotavení je v řádu sekund a jejich zlomků). Je podporováno L3 routování pro až 128 pravidel a VLAN rozhraní s využitím routovacího protokolu OSPFv2.
Přepínače řady IGS jsou odolné vůči otřesům a vibracím, umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).
Jejich velkou předností je prodloužená střední doba mezi výskytem poruch (MTBF)!
Možný monitoring mobilní aplikací CloudViewer .
ZÁKLADNÍ SPECIFIKACE
Fyzické vlastnosti:
Porty: 8 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX (100BASE-FX a 2500BASE-X SFP kompatibilní), 2 x SFP+ 10GbBASE-SR/LR (1000BASE-SX/LX/BX a 2500BASE-X kompatibilní), 1 x RJ-45 sériový port konzole
Paměť: 32k MAC adres, buffer 16Mbit
Propustnost: sběrnice 60 Gbps, provozně 44,642 Mpps (64 b)
Podpora přenosu: JumboFrame 10K
Provedení: DIN lišta, na zeď
Napájení: zdroj 12 - 48 V DC, 24 V AC, redundantní, připojení možné ze dvou různých zdrojů, vlastní příkon do 16,36 W (zdroj není součástí balení)
Ochrana: ESD do 6 kV DC
Provozní teplota: -40°C - 75°C, vlhkost do 95%
Rozměry: 152 x 107 x 72 mm
Hmotnost: 1070 g
Funkce administrace:
Správa: konzole, Telnet, Web, SNMP SSH/SSL, SNMP v1, v2c, v3
Řízení přístupu: Protokol ACL založený na IP a MAC, 512 pravidel
L3 statický routing: až 128 pravidel, 128 VLAN rozhraní
ACL filtr a bonding:
IP ACL, filtrace provozů dle IP adresy, protokolu, portu, TCP příznaků
MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků priorit
Priorizace provozu QoS: 8 - úrovní, priorizace provozu dle portu, DSCP/ToS, 802.1p nebo 802.1Q značky
Port shaper nastavení v rozpětí 1 kb - 1 Gb/s
Podpora VLAN:
IEEE 802.1Q
až 255 VLAN skupin, až 4095 VLAN ID
Q-in-Q tunneling
Private VLAN Edge (PVE)
MAC-based VLAN
Protocol-based VLAN
Voice VLAN
Multicast VLAN Registration
Spanning Tree Protocol:
protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Port mirroring: RX, TX, obojí
Agregace linek: IEEE 802.3ad LACP, 8 portů v 6 skupinách
Multicast IGMP: IGMP v1/ v2/ v3, až 255 skupin, podpora režimu IGMP querier mode
Autentizace připojených zařízení: IEEE 802.1x (RADIUS) - IP+MAC binding, VLAN + MAC binding
DHCP Snooping: ano (blokace cizích DHCP serverů)
LLDP: ano (automatická detekce typu připojených zařízení)
Diagnostika kabeláže: ne
Průmyslové vlastnosti:
zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
zařízení je odolné proti vibracím (IEC-60068-2-6)
zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27)
elektrická bezpečnost dle CE EN-60950
EMC Elektronická kompatibilita (EMI):
ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení
EMC požadavky na odolnost (EMS) :
ČSN EN 55024 A1:2015 - Zařízení informační techniky
ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení
ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD
ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole
ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT
ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí
ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli
ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu
ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí
