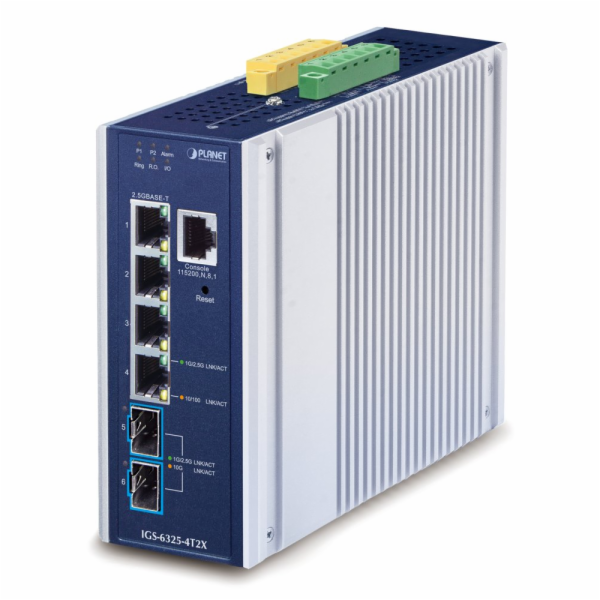

PLANET IGS-6325-4T2X
Průmyslový přepínač a konvertor 4x RJ-45 2.5G Base-T, 2x SFP+ 10G Base-SR/LR (zpětně kompatibilní s 1000 Base-SX/LX/BX a 2500 Base-X SFP).
ERPS ring (ITU-T G.8032 ERPS - Ethernet Ring Protection Switching) , průmyslová odolná konstrukce, digitální vstupy a výstupy, funkce směrování IP na 3. vrstvě, QoS, zabezpečení a další funkce.
Duální napájení v rozsahu DC 9-48 V nebo AC 24 V , aktivní redundantní ochrana při výpadku napájení, krytí IP30 , hliníková skříň, pracovní teplota -40 až +75 °C , přepěťová a ESD ochrana do 6 kV , montáž na DIN lištu nebo přímo na zeď.
Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy.
Přepínače řady IGS se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).
ZÁKLADNÍ SPECIFIKACE
Fyzické vlastnosti:
Porty: 4x RJ-45 10/100/1000/2500 Base-T, 2x SFP+ 10G Base-SR/LR, 1x konzolový port RJ-45
Paměť: 8k MAC adres
Propustnost: sběrnice 60 Gbps, provozně 44,462 Mpps (64B)
Podpora přenosu: JumboFrame 10 KB
Provedení: DIN lišta, na zeď
Napájení: duální, DC 9-48 V nebo AC 24 V, celkový příkon max. 22,5 W (zdroj není součástí balení)
Ochrana: ESD do 6 kV DC, přepěťová ochrana do 6 kV DC
Provozní teplota: -40 až +75 °C
Rozměry: 135 x 135 x 60 mm
Hmotnost: 1129 g
Funkce administrace:
Správa: konzole přes RJ-45, Telnet, Web, SNMP v1/v2c/v3, SSH v2, TLS v1.2
Řízení přístupu: Protokol ACL založený na IP/MAC/Ethertype/protokol/VLAN/DSCP/802.1p, až 512 pravidel
L3 routing: max. 32 VLAN rozhraní, 32 položek statického směrování, 1k položek směrovací tabulky, OSPF v2/v3, RIP v2, IPv4/IPv6 HW statické směrování
ACL filtr a bonding:
IP ACL, filtrace provozů dle IP adresy
MAC ACL, filtrace provozů dle MAC adresy
Priorizace provozu QoS: klasifikace provozu, striktní priorita a WRR, 8úrovňová priorita pro přepínání (číslo portu, priorita 802.1p, značka/tag VLAN 802.1Q, pole DSCP/ToS v paketu IP)
Podpora VLAN:
VLAN dle standardu IEEE 802.1Q s tagem
IEEE 802.1ad Q-in-Q tunelování
Private VLAN Edge (PVE)
VLAN na základě adresy MAC
VLAN na základě protokolu
Voice VLAN
VLAN založená na IP podsíti (IP Subnet)
MVR (Multicast VLAN registration)
GVRP
Až 4K skupin VLAN z 4095 ID VLAN
Spanning Tree Protocol:
protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Agregace linek: IEEE 802.3ad LACP, max. 3 trunk skupiny s max. 6 porty na každou skupinu
Multicast: IGMP v1/v2/v3, podpora režimu IGMP querier mode (až 255 skupin), MLD v1/v2, podpora režimu MLD querier mode (až 255 skupin)
Autentizace připojených zařízení: IEEE 802.1x, RADIUS, MAC
LLDP: ano (automatická detekce typu připojených zařízení)
Diagnostika kabeláže: ano, SFP-DDM (Digital Diagnostic Monitor)
Průmyslové vlastnosti:
Zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části.
Zařízení je odolné proti vibracím (IEC-60068-2-6).
Zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g (IEC-60068-2-27).
Montáž na DIN lištu :
Montáž na zeď pomocí dodaného rámu :
