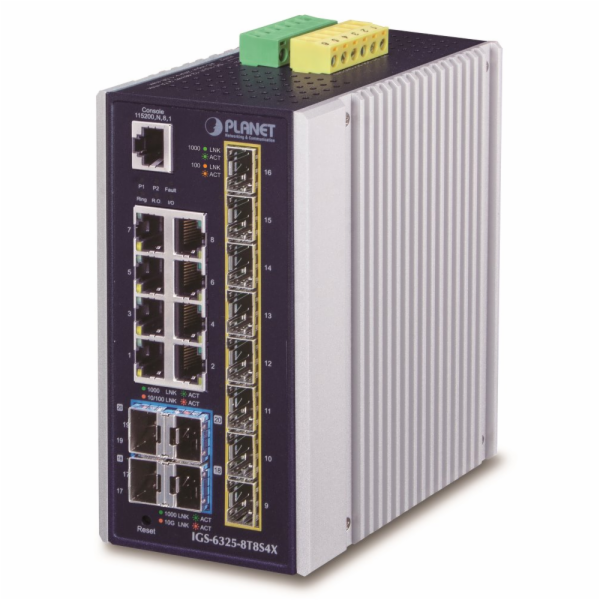

PLANET IGS-6325-8T8S4X
Průmyslový přepínač a konvertor 8x 10/100/1000Base-T, 8x SFP 100/1000Base-X, 4x SFP+ 10GbBASE-SR/LR.
Duální napájení v rozsahu DC 12-48V / AC 24V, krytí IP30, hliníková skříň, pracovní teplota -40~75°C. Přepěťová ochrana ESD do 6kV. Montáž na DIN lištu nebo přímo na zeď.
Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy.
Přepínače řady IGS se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).
ZÁKLADNÍ SPECIFIKACE
Fyzické vlastnosti:
Porty: 8 x RJ-45 10/100/1000BASE-T, 8 x SFP 100/1000BASE-X, 4 x SFP+ 10GbBASE-SR/LR, 1 x konzolový port RJ-45
Paměť: 16k MAC adres
Propustnost: sběrnice 112 Gbps, provozně 83,33 Mpps (64B)
Podpora přenosu: JumboFrame 10KB
Provedení: DIN lišta, na zeď
Napájení: 12-48V DC duálně s 24V AC, celkový příkon 12 - 38,4 W (zdroj není součástí balení)
Ochrana: ESD do 6 KV DC, ochrana proti přepólování
Provozní teplota: -40 až 75°C
Rozměry: 152 x 107 x 76 mm
Hmotnost: 1250 g
Funkce administrace:
Správa: konzole přes RJ-45, Telnet, Web, SNMP v1, v2c, v3, SSHv1/v2, TLS, SSL
Řízení přístupu: Protokol ACL založený na IP a MAC
L3 routing: max. 128 VLAN rozhraní, max. 128 pravidel, OSPFv2
ACL filtr a bonding:
IP ACL, filtrace provozů dle IP adresy, protokolu, portu, TCP příznaků, až 256 pravidel
MAC ACL, filtrace provozů dle MAC adresy, dle VLAN ID a kombinací příznaků priorit, až 256 pravidel
Priorizace provozu QoS: 8 úrovní, priorizace provozu dle DSCP/ToS, čísla portu, 802.1p priority, nebo 802.1Q VLAN tagu
Podpora VLAN:
IEEE 802.1Q
až 256 VLAN skupin
Q-in-Q tunneling
Private VLAN Edge (PVE)
Protocol-based VLAN
MAC-based VLAN
IP Subnet-based VLAN
Voice VLAN
Multicast VLAN
GVRP
Spanning Tree Protocol:
protokol STP, protokol IEEE 802.1d Spanning Tree
protokol RSTP, protokol IEEE 802.1w Rapid Spanning Tree
protokol MSTP, protokol IEEE 802.1s Multiple Spanning Tree
Agregace linek: IEEE 802.3ad LACP, 16 portů ve 14 skupinách
Multicast: IGMP v1/ v2/ v3, podpora režimu IGMP querier mode, až 255 IGMP skupin, MLD v1/ v2
Autentizace připojených zařízení: IEEE 802.1x (RADIUS)
LLDP: ano (automatická detekce typu připojených zařízení)
Diagnostika kabeláže: ano
Průmyslové vlastnosti:
zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
zařízení je odolné proti vibracím (IEC-60068-2-6)
zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27)
elektrická bezpečnost dle CE EN-60950
EMC Elektronická kompatibilita (EMI):
ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení
EMC požadavky na odolnost (EMS) :
ČSN EN 55024 A1:2015 - Zařízení informační techniky
ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení
ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD
ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole
ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT
ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí
ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli
ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu
ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí
Montáž na DIN lištu :
Montáž na zeď pomocí dodaného rámu :
