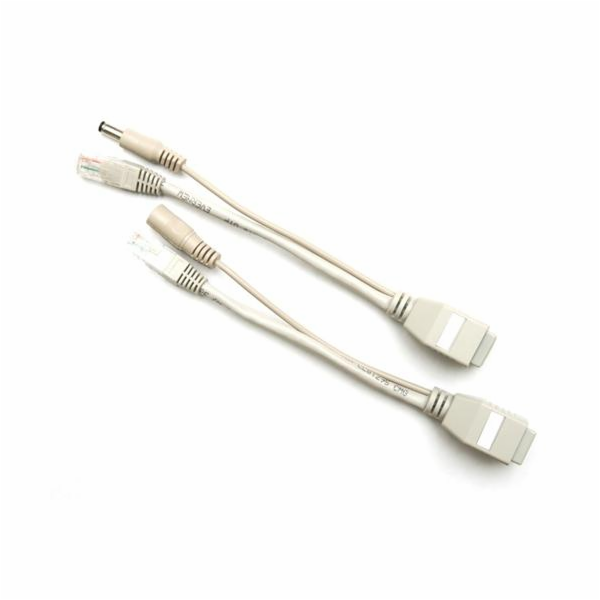

POE Pasivní Power Over Ethernet - sada

Sada pasivního Power Over Ethernet slouží pro
napájení aktivních prvků po ethernetovém kabelu. Kompletní sada obsahuje
2 kusy injectoru a splitter . Sada je určena pro zařízení s
napájecím konektorem o průměru 2,1 mm .


Zapojení odpovídá běžnému pasivnímu POE - střed napájecího konektoru je
propojen se středovými vodiči (modrý pár), plášť napájecího konektoru
je propojen s krajními vodiči (hnědý pár).
Power Over Ethernet je jednoduchý způsob jak zabezpečit napájení
přístupového bodu na střeše nebo všude tam, kde není k dispozici síťové
napětí.
Pasivní PoE využívá volné dráty v ethernetovém kabelu a po nich přivádí
elektrickou energii do zařízení na vzdálené straně.
Na krátké vzdálenosti (cca do 10m, v závislosti na konkrétním zařízení)
je většinou možné využít právě toto pasivní PoE. Pro delší vzdálenosti
použijte aktivní PoE dle 802.11af.

Upozornění:

Nesnažte se kompenzovat úbytek napětí na dlouhém vedení eth. kabelu
použitím nestandardního napájecího zdroje o vyšším jmenovitém napětí,
než je doporučeno pro vaše aktivní zařízení. Úbytek napětí na eth.
kabelu totiž nastává pouze, pokud je zdroj pod zátěží a kabelem protéká
proud. V okamžiku snížení odběru proudu (např. při rebootu access
pointu) se na vzdálený konec vedení dostane plné napětí zdroje, které
může v krajním případě poškodit vstupní stabilizační obvody access
pointu.
