Popis produktu

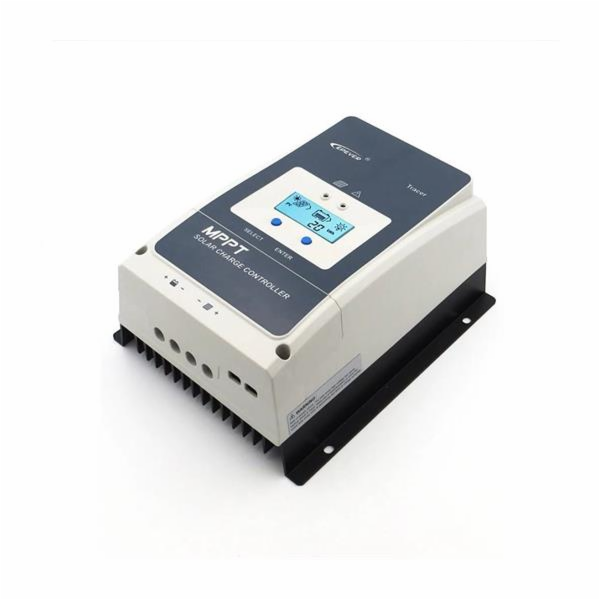

EPEVER TRACER6420AN

Vysoce výkonný MPPT regulátor slouží pro kontrolu toku energie ze solárního panelu nebo napájecího zdroje do baterií a spotřebiče. Pracuje se systémy na 12/24/36 i 48 V a s proudy do 60 A. Maximální vstupní napětí je až 200 V.

Nejvyšší série solárních regulátorů TracerAN je novou generací, která navazuje na sérii TracerA. Vylepšuje MPPT algoritmus a díky podpoře vstupního napětí 200V umožňuje připojení vyššího počtu solárních panelů v sérii. Tím zvyšuje celkovou efektivitu solárního systému.
Hlavní výhodou je použití nejmodernější technologie MPPT (Maximum Power Point Tracking), díky které dochází ke zvýšení účinnosti celého systému o 30% a více .
MPPT technologie zabezpečuje maximální využití energie dodávané z FV panelu tak, že volí odběr v pracovním bodě s maximálním dodávaným výkonem. Tento bod je nepřetržitě sledován a udržován. Tím jsou kompenzovány všechny vlivy teploty, různé intenzity osvětlení apod.

Tento solární regulátor je vhodný pro velkou škálu ostrovních aplikací jako jsou rodinné i bytové domy.
Přímo v MPPT regulátoru je integrován multifunkční displej pro snadný monitoring systému a případné nastavení provozních parametrů vč. kontrolních LED diod. Regulátor z řady Tracer AN je založený na technologii vícefázového synchronního usměrnění (MSRT) a pokročilém řídicím algoritmu MPPT, s architekturou dvoujádrového procesoru a společným mínus pólem. MSRT může zaručit velmi vysokou účinnost přeměny v jakémkoli nabíjecím výkonu, což zřetelně zlepšuje energetickou účinnost solárního systému.

Maximální nabíjecí výkon do baterie tohoto modelu je 60A, což odpovídá výkonu panelu 750 Wp pro 12V baterii, 1500 Wp pro 24V baterii nebo 3000 Wp pro 48V baterii, kterou s tímto regulátorm doporučujeme . V případě, že bude panel dávat vyšší výkon, pak ho regulátor pouze omezí na svůj max. Výkon FV panelů by však neměl být vyšší než 1,5 násobek nominálního výkonu regulátoru!

Výstupní napětí na prázdno označováno jako Voc nesmí nikdy překročit hodnotu 200 V – překročení této hodnoty regulátor trvale poškodí (zohledněte, že s klesající okolní teplotou roste napětí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je při 25°C). Nedoporučujeme, aby hodnota uvedeného Voc překračovala 180 V.

Nastavení parametrů regulátoru se provádí pomocí vestavěného LCD nebo externího displeje MT50, případně přes komunikační kabel k PC viz níže.

Rychlá instalace:

K solárnímu regulátoru připojíme baterii. Na plusový vodič instalujeme vhodně dimenzovanou DC pojistku a to co nejblíže pólu baterie
Připojte solární panel


U tohto modelu se spotřebiče připojují přímo na baterii.

Základní vlastnosti:

Multifunkční vestavěný LCD displej pro kompletní monitoring a nastavování parametrů
Vysoký stupeň krytí IP32
Zadní část z vylisovaného hliníku pro efektivní chlazení
Komunikační port využívá profesionální ochranný čip, který může poskytnout napájení 5VDC a má ochranu proti nadměrnému proudu a zkratu.
Pokročilá technologie MPPT s účinností nejméně 99,5%
Pokročilý řídicí algoritmus MPPT pro minimalizaci ztrátové rychlosti a ztrátového času
Vysoce kvalitní komponenty s účinností konverze 98,7%
Přesné rozpoznání a sledování maximálního bodu výkonu
Automatické omezení nabíjecího výkonu a proudu
Široký rozsah provozního napětí MPP
Kompatibilní s olověnými a lithium-iontovými bateriemi (nastavení pouze přes PC)
Funkce kompenzace teploty baterie
Funkce provozní statistiky v reálném čase
Funkce pro snížení teploty při přehřátí
Izolovaný port RS-485 s výstupem 5V DC/200 mA pro elektrická zařízení s protokolem MODBUS a bez vlastního napájení
Záznam energie v reálném čase a statistická funkce
Funkce automatického snížení výkonu při překročení teploty
Stoprocentní provoz při plném zatížení v rozpětí teplot pracovního prostředí v rámci nabíjení a vybíjení
Podpora až 8 jednotek v řadě pro rozšíření systému
Signál externího zátěžového spínače řídícího zátěžové relé k realizaci diverzifikovaných režimů pracovního zatížení
První a druhé odpojení ovládání zátěže, obsahuje dva relé kontakty
Design automatického řízení funkce a relé generátoru
Automaticky řízené relé síť/generátor usnadňující vytvoření hybridního systému napájení
Možnost dálkového snímače teploty a napětí pro sběr přesných dat o teplotě a napětí baterie
Izolovaný port RS-485 s výstupem 5V DC/200 mA pro elektrická zařízení s protokolem MODBUS a bez vlastního napájení
Sledování a nastavení parametrů pomocí mobilních aplikací nebo počítačového softwaru.
Monitorování a nastavování pomocí mobilního telefonu nebo PC
Rozsáhlé elektronické ochrany


Přehled ochran:

Proudové přetížení ze solárních panelů
Zkrat na vstupu panelů
Přepolování vstupu
Přepolování akumulátoru
Přepětí akumulátoru
Nadměrné vybití akumulátoru
Přehřátí akumulátoru
Nízká teplota lithiového akumulátoru
Zkrat zátěže
Přetížení zátěže
Přehřátí regulátoru


RJ45 rozhraní (RS485 MODBUS open architecture) slouží pro připojení PC, převodníku nebo externího displeje REG-MT50 pro nastavení/monitorování provozu v reálném čase.

Oproti informaci v manuálu je v příslušenství pouze teplotní senzor.



TIP: Tento MPPT solární regulátor umožňuje být monitorován ve vašem PC s OS Windows.
K tomuto slouží produkt Komunikační převodník k PC pro regulátory Tracer i XTRA (RS-485/USB) .
Zjistěte jak jednoduše sledovat a ukládat log používání systému.


Výrobce EPsolar je dnes prakticky největší výrobce solárních regulátorů a po více jak osmi letech vlastních zkušeností s jeho produkty Vám tento model doporučíme, jako vysoce spolehlivý a kvalitní výrobek za rozumnou cenu.

---
