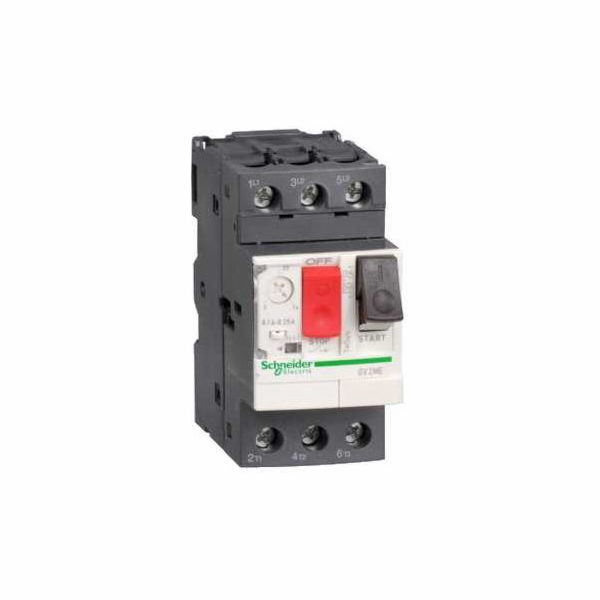

Schneider Jistič motoru 3P 0,05kW 0,1A-0,16A (GV2ME01)

Motorový jistič 3P 0,05 kW 0,1 A–0,16 A (GV2ME01) Základní parametry Produktová řada TeSys Název produktu TeSys GV2 Zkrácený název zařízení GV2ME Typ produktu nebo součásti Jistič Použití zařízení Motor Technologie spouští Termomagnetická Doplňkové parametry Popis pólů 3P Typ sítě Střídavý proud (AC) Kategorie užití AC-3 dle IEC 60947-4-1 Kategorie A dle IEC 60947-2 Frekvence sítě 50/60 Hz dle IEC 60947-4-1 Způsob montáže Svorkami Šrouby Montážní základna Lišta Místo montáže Horizontální Vertikální Vypínací schopnost 100 kA Icu při 500 V střídavého proudu (AC) 50/60 Hz dle IEC 60947-2 100 kA Icu při 230/240 V AC 50/60 Hz dle IEC 60947-2100 kA Icu při 400/415 V AC 50/60 Hz podle IEC 60947-2100 kA Icu při 440 V AC 50/60 Hz podle IEC 60947-2100 kA Icu při 690 V AC 50/60 Hz podle IEC 60947-2 [Ics] jmenovitá provozní vypínací schopnost 100 % při 230/240 V AC 50/60 Hz podle IEC 60947-2100 % při 440 V AC 50/60 Hz podle IEC 60947-2100 500 V AC 50/60 Hz podle IEC 60947-2100 % při 690 V AC 50/60 Hz podle IEC 60947-2100 % při 400/415 V AC 50/60 Hz podle IEC 60947-2 Typ ovládání Tlačítkové [In] jmenovitý proud 0,1...0,16 A [In] jmenovitý proud 0,1...0,16 A Magnetický vybavovací proud 1,5 A [Ue] jmenovité provozní napětí 690 V AC 50/60 Hz podle IEC 60947-2 [Ui] jmenovité izolační napětí 690 V AC 50/60 Hz podle IEC 60947-2 Jmenovitý tepelný proud s konvekcí, chlazením vzduchem [Ith] 0,16 A podle IEC 60947-4-1 Jmenovité impulzní výdržné napětí [Uimp] 6 kV podle IEC 60947-2 Ztrátový výkon na pól 2,5 W Mechanická životnost 100000 cyklů Elektrická životnost 100000 cyklů pro AC-3 při 440 V Spínací frekvence 25 cyklů/h Provozní režim Trvalý podle IEC 60947-4-1 Připojení - svorky Šroubové svorky 2 kabel(y) 1...6 mm2 - tuhost kabelu: pevný Šroubové svorky 2 kabel(y) 1,5...6 mm2 - tuhost kabelu: flexibilní - bez kabelové koncovky Šroubové svorky 2 kabel(y) 1...4 mm2 - tuhost kabelu: flexibilní - s kabelovou koncovkou Utahovací moment 1,7 Nm - na šroubové svorky Funkce izolační Ano dle IEC 60947-1 Citlivost na výpadek fáze Ano dle IEC 60947-4-1 Výška 89 mm Šířka 44,5 mm Hloubka 78,2 mm Hmotnost výrobku 0,26 kg Provozní prostředí Normy EN 60204IEC 60947-1IEC 60947-2IEC 60947-4-1NF C 63-120NF C 63-650NF C 79-130UL 508VDE 0113VDE 0660CSA C22.2 Certifikáty výrobku ATEXBVCCCCEBECCSADNVEZUGLLROS (Lloyds Register of Shipping)RINASETITSEULEAC Ochranná úprava TH Stupeň krytí IP IP20 dle IEC 60529 Stupeň krytí IK IK04 Provozní teplota okolí -20...60 °C Skladovací teplota okolí -40...80 °C Požární odolnost 960 °C dle IEC 60695-2-1 Provozní nadmořská výška (v metrech nad mořem) 2000 m Nabídka udržitelnosti Stav nabídky udržitelnosti Ekologický produkt Green Premium Počet pólů: 3; Stupeň krytí [IP]: IP20; Citlivost na výpadek fáze: Citlivost na výpadek fáze; Integrovaná podpěťová spoušť: Žádná data k dispozici; Integrovaný pomocný kontakt: Žádná data k dispozici; Spoušť pro přetížení od ... do ... [A]: 0,1-0,16; Jmenovitý provozní výkon při 400 V [kW]: 0,05
