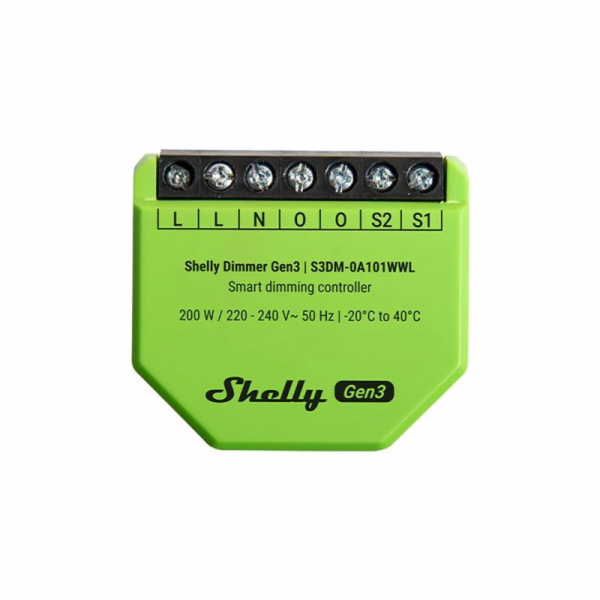

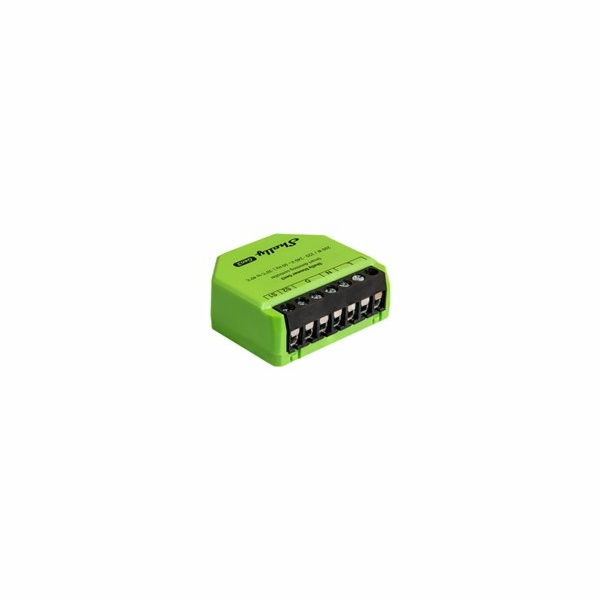

Shelly Dimmer Gen3 WiFi Light Controller
Shelly Dimmer Gen3 je kompaktní jednookruhový stmívač světla, který umožňuje přesné ovládání jasu osvětlení z chytrého telefonu, tabletu, počítače nebo systému domácí automatizace. Funguje prostřednictvím místní sítě Wi-Fi bez nutnosti použití dalšího rozbočovače a podporuje také vzdálené ovládání prostřednictvím cloudu. Může pracovat s nulovým vodičem i bez něj. Zařízení také nabízí zesílení signálu Wi-Fi, spolupráci s Bluetooth a BLE Gateway a řadu možností automatizace, včetně plánů, skriptů a integrace se systémy, jako jsou Home Assistant, Google Home, Alexa nebo SmartThings.
Práce s neutrálním vodičem i bez něj
Stmívač Shelly Dimmer Gen3 umožňuje instalaci v systémech s nulovým vodičem i bez něj, což je klíčové při modernizaci stávajících instalací. Pro provoz bez nulového vodiče je vyžadován modul Bypass, pokud je zátěž nižší než 20 W - takové řešení zabraňuje náhodnému rozsvícení lampy po jejím vypnutí.
Přesné měření a ochrana
Je-li připojen nulový vodič, zařízení umožňuje měření napětí (180-240 V), proudu (0-3 A) a spotřeby energie. Tato měření se provádějí s přesností ±5 %. Kromě toho je zařízení vybaveno vnitřním teplotním čidlem a ochranou proti zkratu a přetížení. Poznámka: tyto funkce fungují správně pouze při připojení nulového vodiče.
Pohodlné ovládání a přesné stmívání
Výrobek podporuje režim trailing edge, který zajišťuje plynulé stmívání široké škály světelných zdrojů - od LED (do 150 W) po halogenové žárovky (do 200 W) a elektronické transformátory. Automatická kalibrace stmívače zaručuje rovnoměrný efekt stmívání bez ohledu na typ světelného zdroje. Vestavěné funkce, jako je nastavení minimálního a maximálního jasu, nastavení doby přechodu a noční režim, umožňují plnou kontrolu nad osvětlením - ručně i prostřednictvím časových plánů.
Automatizace a pokročilé plány
Stmívač Shelly Dimmer Gen3 podporuje až 20 plánů a 20 webových háčků (s 5 adresami URL pro každý z nich). Umožňuje vytvářet pokročilé scénáře pomocí skriptů a místních akcí. Můžete naplánovat změny jasu, časy přechodů a nastavit automatické zapnutí/vypnutí světla. Díky podpoře MQTT, KVS a virtuálních komponent je možná hluboká integrace s pokročilými systémy automatizace budov.
Obecně
Výrobce
Shelly
Model
DimmerGen3
Fyzické parametry
Rozměry
38 x 42,5 x 16,5 mm / 1,50 x 1,67 × 0,65 palce
Hmotnost
24,3 g / 0,86 oz
Maximální utahovací moment svorek
0,4 Nm / 3,5 lbin
Průřez kabelu
0,2 až 2,5 mm2 / 24 až 14 AWG (plný, vícežilový, dutinky)
Délka odizolovaného vodiče
5 až 6 mm / 0,20 až 0,24 palce.
Montáž
Nástěnná krabice
Materiál krytu
Plast
Barva pouzdra
Zelená, potisk: černý
Barva konektorů
Černá
Podmínky prostředí
Provozní teplota
-20°C až 40°C / -5°F až 105°F
Provozní vlhkost
30 % až 70 % relativní vlhkosti
Maximální nadmořská výška.
2000 m / 6562 ft
Elektrické parametry
Napájení
220-240 V~, 50 Hz
Spotřeba energie
Bez nulového vodiče
Ano
Minimální zatížení bez nulového vodiče a bez bypassu
20 W
Typ stmívání
Vlečná hrana
Vnější ochrana
16 A, charakteristika B nebo C, vypínací schopnost 6 kA, třída omezení energie 3
Ochrana proti zkratu
Ano
Parametry výstupního obvodu
Maximální výstupní výkon
200 W
Snímače a měření
Rozsah napětí (AC)
180-240 V
Přesnost měření napětí
±5 % (při použití s nulovým vodičem)
Proudový rozsah (AC)
0-3 A
Přesnost měření proudu
±5 % (při použití s nulovým vodičem)
Vnitřní teplotní čidlo
Ano
Wi-Fi
Protokol
802.11 b/g/n
RF pásmo
2412-2472 MHz
RF výkon
Rozsah
Až 30 m uvnitř / 50 m venku (v závislosti na podmínkách)
Bluetooth
Protokol
4.2
RF pásmo
2402-2480 MHz
Maximální RF výkon
Rozsah
Až 10 m uvnitř / 30 m venku (v závislosti na podmínkách)
Mikroprocesorová jednotka
CPU
ESP32 C3 / STM32 G051
Taktovací frekvence
ESP32 C3 - 40 MHz
Paměť Flash
8 MB
Funkce firmwaru
Plány
20
Webhooks (sdílení URL)
20 s 5 adresami URL na jeden webhook
Skripty
Ano
MQTT
Ano
Pokročilé plánování
Ano
KVS (Key-Value Store)
Ano
