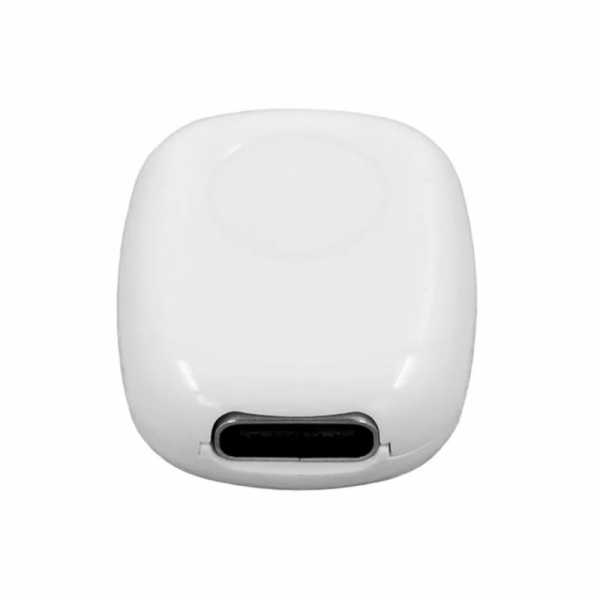

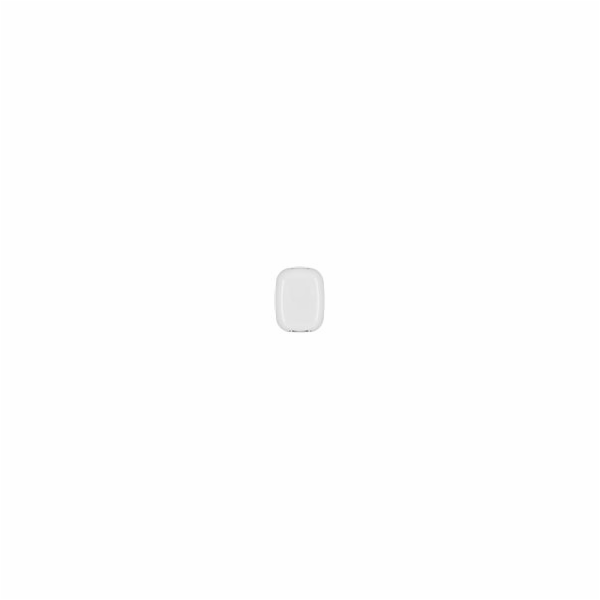

Shelly The Pill WiFi/Bluetooth univerzální senzor
Shelly The Pill je kompaktní modul určený pro práci se senzory a automatizačními systémy. Zařízení umožňuje monitorovat teplotu, vlhkost, napětí a digitální stavy a díky svým periferním režimům pracuje s analogovými i digitálními senzory. Je napájeno přes USB-C a může nepřetržitě fungovat v technických i domácích instalacích. Díky svým malým rozměrům a duální konektivitě 2,4 GHz WiFi a Bluetooth BLE 4.2 se snadno integruje i do prostorů s omezeným místem.
Monitorování teploty a vlhkosti
Zařízení pracuje v režimu plug-and-play s oblíbenými teplotními senzory DS18B20 a teplotními a vlhkostními senzory DHT22. Podporuje až pět sond DS18B20 současně, což umožňuje monitorovat několik měřicích bodů najednou. Je vhodný pro regulaci teploty v bazénech, akváriích, vodních nádržích a technických systémech.
Rozsáhlé možnosti konfigurace
Model je založen na mikrokontroléru ESP32-C3 (8 MB Flash) a nabízí funkce charakteristické pro platformu Shelly Gen3. Umožňuje vytvářet plány, používat webhooky, podporovat MQTT, šifrovat komunikaci a vytvářet vlastní skripty. Integrace s externími systémy je možná přes MQTT, WebSocket nebo HTTP, což umožňuje snadnou integraci zařízení do komplexních automatizačních systémů.
Různé provozní režimy
Shelly The Pill nabízí konfigurovatelné provozní režimy pro digitální vstupy a výstupy i analogové měření. Vstupy a výstupy pracují na 3,3 V a digitální režim lze nastavit nezávisle jako vstup nebo výstup. Analogový voltmetr zabudovaný do zařízení měří napětí v rozsahu 0–2,5 V, zatímco externí rozšiřující modul umožňuje měření až do 30 V DC. To umožňuje zařízení pracovat s dveřními senzory, pohybovými senzory, senzory zaplavení a dalšími jednoduchými digitálními senzory.
Rozšíření a řízení stejnosměrného proudu
Funkčnost lze rozšířit pomocí dostupných doplňků. Externí modul SSR umožňuje dvoukanálové řízení zařízení s nízkým stejnosměrným proudem až do 30 V / 300 mA, jako jsou LED indikátory, malé ventilátory nebo elektromagnetické ventily. Analogový modul 0–30 V umožňuje monitorovat napětí v bateriových systémech 3,7 V, 12 V nebo 24 V.
Kompaktní design a napájení přes USB-C
Díky rozměrům 26 × 19,95 × 8,5 mm a hmotnosti pouhých 3 g lze zařízení namontovat prakticky kamkoli. Napájení je zajištěno přes port USB-C s napětím 5 V a spotřeba energie nepřesahuje 1 W. Díky tomu může The Pill fungovat v nízkonapěťových instalacích a systémech založených na napájení přes USB.
Obsah balení
senzor
Kabel USB-C
Výrobce
Shelly
Název produktu
Pill
Barva
bílá
Rozměry
26 × 19,95 × 8,5 mm
Hmotnost
3 g
Materiál pouzdra
plast
Provozní teplota
-20 °C až 40 °C
Vlhkost
30 % – 70 % RH
Napájení
5 V DC (přes port USB typu C)
Spotřeba energie
< 1 W
Nízká prahová hodnota
< 0,83 V
Vysoká prahová hodnota
> 2,48 V
Maximální digitální vstupní napětí
3,3 V
Maximální spínací napětí
3,3 V
Maximální spínací proud
20 mA
Voltmetr DC (vestavěný)
0–2,5 V
Voltmetr DC (s externím přídavkem)
0–30 V
Přesnost měření napětí
±(2 % + 5 číslic)
Podporované externí senzory
1 × DHT22 až 5 × DS18B20
WiFi připojení
802.11 b/g/n 2401–2483 MHz
Maximální vysílací výkon WiFi
< 20 dBm
Dosah WiFi
až 30 m v interiéru a až 50 m v exteriéru (v závislosti na podmínkách)
Bluetooth připojení
BLE 4.2 2402–2480 MHz
Maximální vysílací výkon Bluetooth
< 10 dBm
Dosah
až 10 m v interiéru a až 30 m v exteriéru (v závislosti na podmínkách)
Procesor
Shelly ESP32-C3 (ESP-Shelly-C38F)
Flash paměť
8 MB
