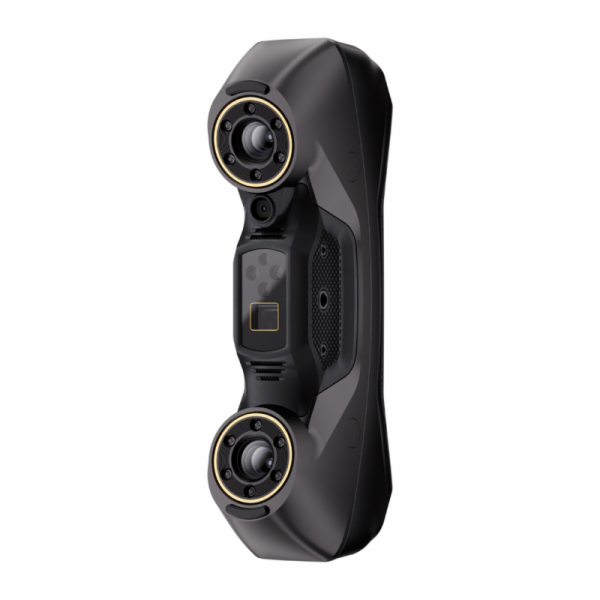

3D skener Revopoint MetroY Pro
Revopoint MetroY Pro je profesionální 3D skener určený pro konstruktéry, designéry, vývojáře a profesionály zabývající se kontrolou kvality a reverzním inženýrstvím. Dokáže skenovat objekty o rozměrech od 10 × 10 × 10 mm do 1 × 1 × 1 m a kombinuje přesnost s vysokou mírou detailů. Nabízí pět provozních režimů a objemovou přesnost 0,02 mm + 0,03 mm × L (m) a umožňuje skenování v ruční i stacionární konfiguraci. Díky tomu poskytuje rychlý sběr dat, flexibilní provoz a opakovatelné výsledky.
Široký rozsah skenovaných objektů
MetroY Pro umožňuje skenovat jak velmi malé technické díly (od 10 mm), tak i větší objekty až do 1 m. Díky tomu můžete jedním zařízením digitalizovat drobné detaily, složité mechanické součásti, součásti zařízení a složité konstrukce. Díky tomu všemu je skener vhodný pro různé průmyslové, prototypové a výrobní projekty.
Pokročilé režimy skenování v modrém světle
MetroY Pro používá 34 laserových modrých křížových čar, 15 paralelních čar, jednu čáru a 62řádkový celoplošný vzor. Kromě toho podporuje několik režimů skenování. Funkce křížových čar funguje dobře pro lesklé a tmavé materiály, funkce paralelních čar je vhodná pro skenování jemných detailů a funkce jedné čáry přesně zachycuje geometrii hlubokých otvorů a těžko přístupných oblastí pomocí značek. K dispozici je také režim Full-field, který umožňuje rychle digitalizovat složité objekty. Zařízení můžete také použít ve spojení s přiloženým otočným stojanem k automatickému opakovanému a plynulému skenování modelů.
Zvýšená přesnost a stabilita měření
Zařízení MetroY Pro poskytuje objemovou přesnost 0,02 mm + 0,03 mm × L (m), což umožňuje získat stabilní a konzistentní data po celém povrchu skenovaného objektu. Tyto vlastnosti jsou důležité zejména při rozměrové kontrole, navrhování součástí a procesech obnovy geometrie, jakož i v aplikacích vyžadujících maximální přesnost prostorového mapování.
Vysokorychlostní sběr dat
MetroY Pro nabízí dvě rychlosti v závislosti na režimu práce - při víceřádkovém skenování je rychlost až 1 700 000 bodů za sekundu a v režimu celého pole dosahuje 7 000 000 bodů za sekundu. Díky tomu můžete rychle digitalizovat i složité objekty!
Skenování vybraných povrchů bez rozstřiku
MetroY Pro umožňuje skenovat vybrané tmavé a lesklé povrchy bez postřiku. Díky tomu lze digitalizovat mnoho objektů bez dalších přípravných kroků. Takové řešení znatelně zkracuje pracovní dobu a je skvělé pro profesionální aplikace. U náročnějších povrchů, jako jsou kovové, vysoce odrazivé nebo průhledné povrchy, je možné aplikovat sprej podle návodu, čímž se zlepší kvalita reprodukce.
Pohodlné připojení Wi-Fi 6 a USB-C
Skener nabízí dva režimy provozu: kabelový a bezdrátový. Wi-Fi 6 poskytuje rychlý přenos dat a volnost při skenování, zatímco port USB-C umožňuje stabilní připojení k počítači nebo mobilnímu zařízení. Díky tomu je skener MetroY Pro vhodný pro různé úlohy.
Ergonomický a lehký design
Skener MetroY Pro váží jen asi 450 gramů, takže vás neunaví ani při delším skenování. Ergonomická rukojeť a intuitivní rozložení tlačítek umožňují pohodlné ovládání a poskytují vám plnou kontrolu nad celým procesem. Kompaktní konstrukce navíc usnadňuje přesné manévrování skenerem kolem složitých povrchů a detailů.
Kompletní sada pro profesionální úkoly
MetroY Pro se dodává s kompletní sadou příslušenství, která vám umožní začít pracovat téměř okamžitě po vybalení. V krabici najdete nejen skener, ale také kabel USB-C na USB-C, napájecí adaptér, pouzdro na přenášení a kalibrační desku. Součástí balení je také 200 značek, které vám pomohou sledovat váš objekt. Kromě toho dostanete sadu Mobile Kit (3. generace), stativ, otočný stojan a testovací model. To vše vám umožní rozšířit vaše pracovní možnosti!
Mnoho možností využití
Model MetroY Pro se osvědčí v mnoha technických procesech, kde je důležité rychlé a přesné získávání prostorových dat. Lze jej využít například v reverzním inženýrství, kde umožňuje reprodukovat geometrii mechanických dílů a součástí zařízení. Při výrobě prototypů podporuje tvorbu zkušebních modelů a zavádění konstrukčních korekcí a při kontrole kvality usnadňuje porovnávání skenů s technickou dokumentací. V aditivní výrobě zase skener poskytuje data potřebná k přípravě přesných 3D modelů.
Software Revo Metro
Skener MetroY Pro spolupracuje se softwarem Revo Metro, který umožňuje pohodlnou editaci 3D modelů a jejich přípravu pro další zpracování. Program umožňuje export do formátů PLY, OBJ, STL, ASC, 3MF, GLTF a FBX, což zajišťuje kompatibilitu s oblíbenými návrhářskými aplikacemi. Navíc běží v systémech Windows, macOS, Android a iOS, což vám dává plnou svobodu při výběru pracovního prostředí.
Přiložená stránka
3D skener
Kabel USB-C na USB-C
Napájecí adaptér
Značky x200
Přepravní pouzdro
Kalibrační deska
Dokumentace (stručný návod k použití, certifikát, záruční list)
Mobilní sada (třetí generace)
Stativ
Otočný stojan
Testovací model (busta)
Výrobce
Revopoint
Model
MetroY Pro
Typ skenování
Ruční a stolní skenování
Technologie
Víceřádkové laserové skenování a celoplošné skenování strukturovaným světlem
Rozsah velikosti objektu
Od malých po střední
Přesnost jednoho snímku
0,01 mm
Přesnost jednoho snímku
0,02 mm
Objemová přesnost
0,02 mm + 0,04 mm × L (m)
Minimální vzdálenost bodů
0,05 mm
Pracovní vzdálenost
200-400 mm
Oblast jednoho záběru v nejbližší vzdálenosti
152 × 138 mm při 200 mm
Plocha jednoho záběru na nejvzdálenější vzdálenost
332 × 276 mm při 400 mm
Zorný úhel
49 × 38°
Minimální objem snímání
10 × 10 × 10 mm
Maximální skenovací objem
1 × 1 × 1 m
Rychlost skenování (laser)
Až 1 700 000 bodů za sekundu
Rychlost skenování (strukturované světlo)
Až 7 000 000 bodů za sekundu
Rozlišení kamery RGB
2 MP
Barevné skenování
Ano
Metody sledování
Značky, globální značka, sledování prvků
Venkovní skenování
Ne
3D zdroj světla
34 modrých křížových čar, 15 modrých paralelních čar, 1 modrá jednoduchá čára, 62řádkový vzor v celém poli
Pomocné osvětlení
12 modrých LED diod
Procesor
Čtyřjádrový procesor ARM 2,0 GHz
Vestavěný čip pro zpracování
Zpracování hloubky
Počet tlačítek
4
Výstupní formáty souborů
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Připravenost k 3D tisku
Ano
Wi-Fi
6
Typ konektoru
USB-C na USB-C
Napájení
DC 12 V, 3 A
Hmotnost skeneru
450 g
Rozměry
211 × 94 × 47 mm
Uživatelská rekalibrace
Ano
Podporované příslušenství
Automatický otočný stojan, sada značkovacích bloků, mobilní sada (3. generace)
