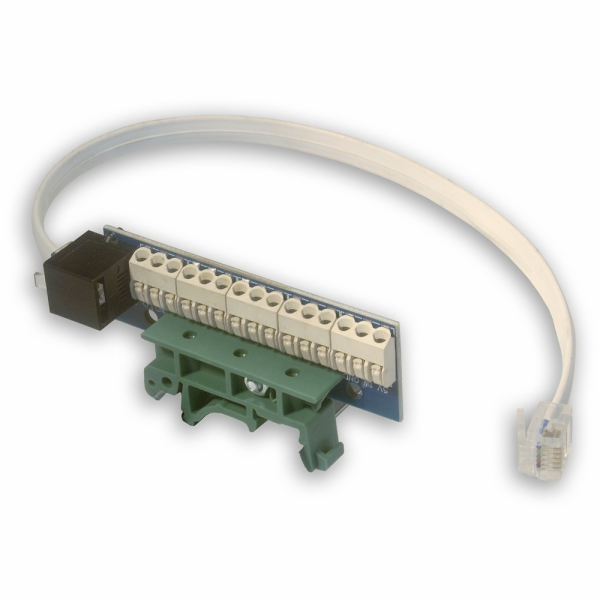

TINYCONTROL 5portový splitter 1-Wire pro senzory DS18B20

Tinycontrol tBsW5port



Rozdělovač 1-Wire sběrnice určený pro připojení až pěti teplotních čidel DS18B20 ke všem verzím řídicích jednotek LK.
Tento rozdělovač umožňuje jednoduché rozdělení 1-Wire sběrnice a napájení z konektoru RJ-12 na pět samostatných výstupů. Tato verze je určena pro čidla bez konektoru, kdy se kabely připojují přímo do pružinových svorek , které jsou vybaveny aretací pro snadné uvolnění kabelu nebo vložení měkkého lanka.
Zařízení se montuje na standardní DIN lištu 35 mm a poskytuje na každém výstupu signály 5V napájení, datovou linku 1-Wire a zem (GND) . Pro propojení je optimální použít kroucený pár z ethernetového kabelu.





Rozdělení 1-Wire sběrnice na 5 samostatných portů se svorkovnicí
Jeden vstupní port s konektorem RJ-12 pro připojení k řídicí jednotce LK
Montáž na standardní DIN lištu 35 mm pro instalaci do rozvaděče
Pružinové svorky s aretací pro snadnou montáž a demontáž vodičů
Podporovaný průřez vodičů 0,2–0,75 mm²
Dostupné signály na každém portu: 5V napájení, 1-Wire data, GND
Kompatibilní se všemi verzemi řídicích jednotek tinycontrol LK





Svorkovnicová verze Rozdělovač je vybaven pružinovými svorkami, které umožňují připojení čidel DS18B20 bez konektoru. Svorky jsou vhodné pro vodiče s průřezem 0,2 až 0,75 mm² a podporují jak pevné vodiče, tak měkká lanka.
Optimální kabeláž Pro spolehlivý přenos signálu 1-Wire se doporučuje použít kroucený pár z ethernetového kabelu, který minimalizuje rušení a zajišťuje stabilní komunikaci s čidly.




ZÁKLADNÍ SPECIFIKACE

Typ: 1-Wire rozdělovač se svorkovnicemi pro senzory DS18B20
Montáž: na DIN lištu, 35 mm
Podporovaný průřez vodičů: 0,2–0,75 mm²
Dostupné signály: 5V, 1-Wire, GND
Vstupní konektor: 1× RJ-12
Počet svorkovnicových polí: 5 (pružinové svorky s pojistkou)
Počet připojitelných zařízení: až 5 teplotních čidel DS18B20 k jednotce LK
Kompatibilita: řídicí jednotky tinycontrol LK (všechny verze)
