TINYCONTROL GSM ovladač s relé TinyESP

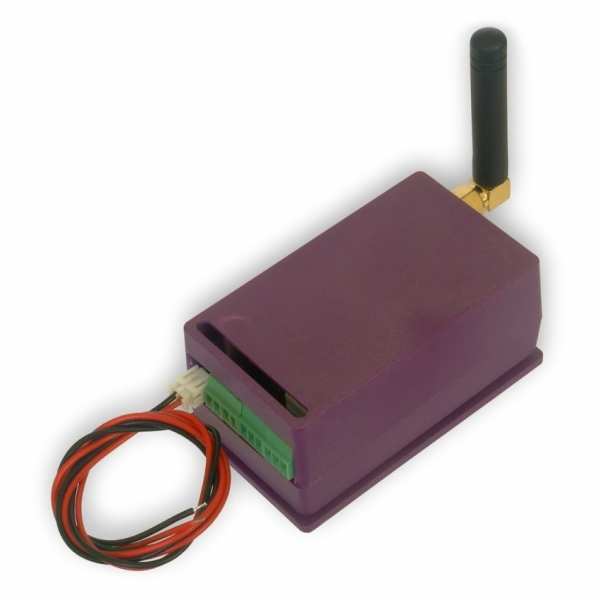

Tinycontrol GSMKON-040

GSM kontrolér pro LAN ovladač s konfigurací přes webové rozhraní.

Nejsou potřeba žádné další kabely, žádná instalace ovladačů a žádný speciální software. Zákazník jednoduše vloží SIM kartu , zapne zařízení, přihlásí se ke svému účtu, zadá identifikační číslo svého zařízení a přidá ho do seznamu svých zařízení.
Další nastavení se provádí prostřednictvím konfigurační stránky na serveru mqtt.ats.pl . Webové rozhraní používá ke komunikaci se zařízením protokol MQTT a datový přenos GPRS .
V případě, že SIM karta nepoužívá výchozí nastavení přístupu k internetu, poskytujeme v instalačním postupu, jak změnit nastavení zařízení pomocí SMS.

Pracovní režimy (GSM kontrolér může pracovat ve všech těchto režimech současně):

Ovládání voláním z autorizovaného čísla (ve skutečnosti zapne relé a např. otevře bránu).
Ovládání a příjem informací prostřednictvím SMS.
Ovládání a příjem dat přes server pomocí protokolu mqtt.
Místní automatizace pomocí podmínek nastavených na zařízení, které mohou mít za následek například zapnutí výstupu v závislosti na senzoru.


Hardware

2 analogové vstupy: pro rozsah 0–5 V a 0–33 V, pro měření napětí, stejnosměrného proudu (jsou potřeba další senzory), teplotní senzory, fotorezistory - senzor soumraku, senzor tlaku a mnoho dalších.
Digitální vstup ve standardu 1-Wire – měření až 8 teplotních sond DS18B20.
Digitální vstup ve standardu I2C – pro mnoho různých senzorů nebo rozšíření výstupů.
Sériová sběrnice (UART 3,3 V).
2 logické vstupy - jako monitor stavu (otevírání/zavírání dveří, senzory PIR atd.), funguje jako tlačítko pro ruční přepínání.
1 relé (NO, C, NC).
Měření napájecího napětí a teploty na desce.


Software

Konfigurace přes web.
Podpora SMS příkazů a upozornění.
Změna stavu výstupu provedením hovoru z autorizovaného čísla.
Podpora až 100 čísel autorizovaných pro funkci volání.
Podpora komunikačních protokolů HTTP (GET) a MQTT.
Kalibrace senzorů.
Výpočet rozdílu naměřených hodnot ze vstupů.



Další informace a specifikace na https://tinycontrol.pl/en/gsm-controller-v42/


ZÁKLADNÍ SPECIFIKACE

Napájecí napětí: 5–55 V
Spotřeba energie: 0,2 W (krátkodobě 5 W)
Relé: AC 125 V, 3 A
Anténa: externí, SMA konektor
SIM karta: nano SIM
Provozní teplota: –20 až +55 °C
Rozměry: 69 × 40 × 29 mm (bez základny DIN a antény)
Hmotnost: 56 g
Obsah balení:
GSM kontrolér/řadič v plastovém krytu
DIN montážní základna
Anténa (všesměrová, zisk 2 dBi)
Napájecí kabel 30 cm (se zástrčkou – rozteč 2 mm)
Hardware a konfigurační manuál
