TINYCONTROL LK4mini, 2xI2C (I2C/1-Wire + I2C), RS485, podpora Modbus

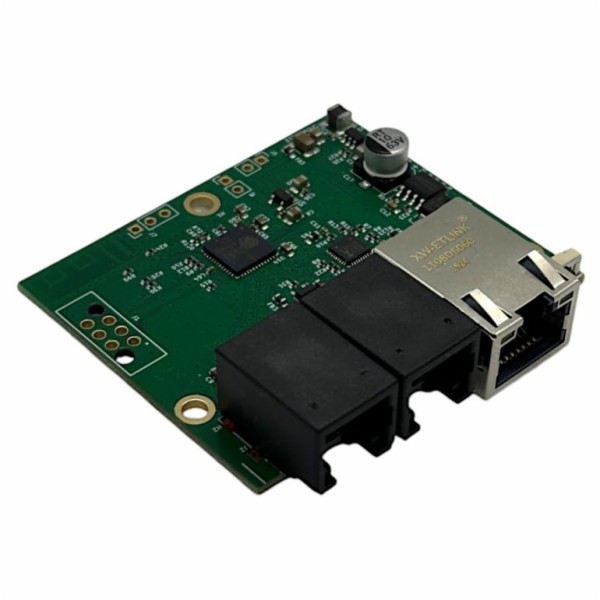

Tinycontrol LAN ovladač v4 mini

LAN ovladač disponující vestavěným webovým serverem (podobně jako LK4) pro zobrazení naměřených hodnot a konfiguraci nastavení prostřednictvím webového prohlížeče.

Klíčové vlastnosti

2× I2C sběrnice pro připojení senzorů prostřednictvím RJ12 konektorů: vnější konektor pouze pro senzory teploty a vlhkosti AM2301B, střední konektor podporující řadu I2C senzorů (seznam níže) a také DS18B20 na 1-Wire sběrnici.
Ethernetová komunikace 10/100Mb s napájením PoE 802.3af.
Volitelné napájení 5 V a bezdrátová Wi-Fi komunikace na frekvenci 2,4 GHz.
Správa prostřednictvím webového rozhraní.


Hlavní funkce rozhraní přístupné prostřednictvím webové stránky

Zobrazení dat ze senzoru v administrátorském nebo uživatelském okně s přizpůsobitelným rozvržením dashboardu
Konfigurace událostí
Konfigurace akcí na základě plánovače
Konfigurace OLED displeje
Konfigurace protokolu MQTT, klienta HTTP a SNMP
Nastavení emailových notifikací
Správa přístupu, aktualizace firmwaru
Nastavení místního nebo síťového času (NTP)


Senzory podporované sběrnicí I2C

BME280 (vlhkost, teplota, atmosférický tlak)
AM2301B, AHT20, AHT25, AM2320, HTS221 (vlhkost, teplota)
SPS30, APM10 (senzor pevných částic: PM1, PM2.5, PM4, PM10)
SCD40, ACD10 (senzor úrovně CO2)
0,96" OLED displej


ZÁKLADNÍ SPECIFIKACE

Napájecí napětí: 8–58 V
Spotřeba energie: 0,5 W
PoE napájení: ano (802.3af) režim A, pasivní režim B s jumperem
Rozhraní: 1× RJ-45 10/100 Mbit/s, Wi-Fi 802.11n, RS485 Modbus RTU
Provedení: montáž na DIN lištu (35 mm)
Provozní teplota: -20 až +85 °C
Rozměry: 60 × 58 × 16 mm
Hmotnost: 25 g
