TINYCONTROL MQ-9 snímač koncentrace CO a hořlavých plynů pro LK3 & LK4

Tinycontrol MQ-9






Spolehlivý polovodičový senzor pro detekci oxidu uhelnatého (CO) a dalších nebezpečných hořlavých plynů v okolním vzduchu.

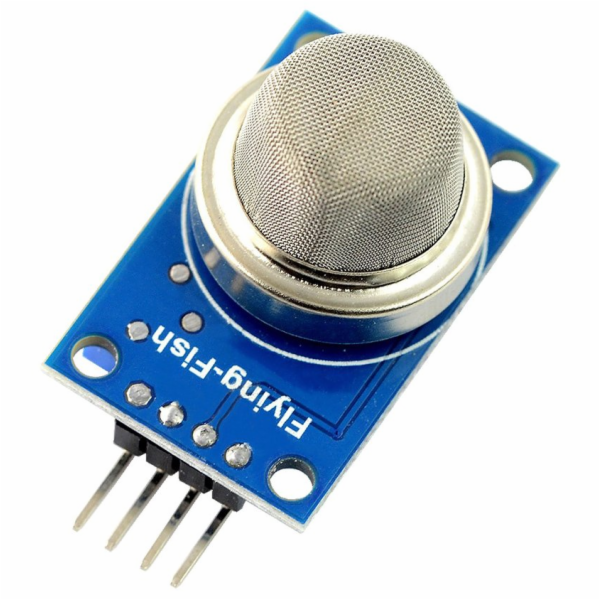

Modul senzoru MQ-9 je navržen pro měření koncentrace oxidu uhelnatého a hořlavých plynů s rozsahem měření 0 až 10 000 ppm . Výsledky měření lze získat měřením napětí na analogovém výstupu nebo využitím digitálního výstupu s nastavitelným prahem detekce. Senzor je vybaven 4pinovým konektorem s roztečí 2,54 mm pro snadné připojení k vývojovým platformám jako Arduino a Raspberry Pi .
Modul je ideální pro systémy detekce nebezpečných plynů v domácnosti, průmyslových aplikacích nebo v hobby projektech. Na rozdíl od zemního plynu a propan-butanu je oxid uhelnatý těžší než vzduch a nemá žádný zápach ani chuť, což z něj činí obzvláště nebezpečný plyn, který může způsobit otravu a v krajním případě i smrt.








Detekuje oxid uhelnatý (CO) a další hořlavé plyny v rozsahu 0 až 10 000 ppm
Polovodičový senzor s analogovým a digitálním výstupem
Napájecí napětí 5 V s proudovým odběrem přibližně 150 mA
Provozní teplota v rozmezí -10 °C až +50 °C
Nastavitelný práh detekce pomocí potenciometru na zadní straně desky
Standardizovaný 4pinový konektor s roztečí 2,54 mm
Rozměry modulu 35 × 22 mm s montážními otvory o průměru 3,2 mm
Kompatibilní s vývojovými platformami Arduino a Raspberry Pi








Digitální výstup D0 Pomocí potenciometru umístěného na zadní straně desky lze nastavit prahovou hodnotu koncentrace plynu, při jejímž překročení se digitální výstup D0 změní z vysoké na nízkou úroveň. Tento výstup lze připojit přímo k mikrokontroléru, vývojovému kitu nebo např. k bzučáku, který bude signalizovat zvýšenou koncentraci nebezpečných plynů v ovzduší.
Analogový výstup A0 Senzor disponuje také analogovým výstupem A0, který by měl být připojen k A/D převodníku (analogovému vstupu např. v Arduino). To umožní přesnější měření koncentrace plynu pomocí proporcionálního napěťového signálu.
Ochrana před tichým zabijákem Oxid uhelnatý je často označován jako „tichý zabiják“, protože je bez zápachu a chuti. Lidé vystavení jeho působení mohou pociťovat pouze příznaky ospalosti, bolesti hlavy a nevolnosti. Senzor MQ-9 poskytuje včasné varování před tímto nebezpečím a může být použit k aktivaci akustické či optické signalizace nebo k automatickému uzavření přívodu plynu.







ZÁKLADNÍ SPECIFIKACE
Typ senzoru: polovodičový
Detekované plyny: oxid uhelnatý (CO) a hořlavé plyny
Rozsah měření: 0 až 10 000 ppm
Napájecí napětí: 5 V
Proudová spotřeba: 150 mA
Výstupy: analogový (A0) a digitální (D0)
Provozní teplota: -10 °C až +50 °C
Konektory: 4pin s roztečí 2,54 mm
Rozměry: 35 × 22 mm
Montážní otvory: průměr 3,2 mm
