TINYCONTROL voděodolné teplotní čidlo DS18B20 pro LAN ovladač LK3 a LK4

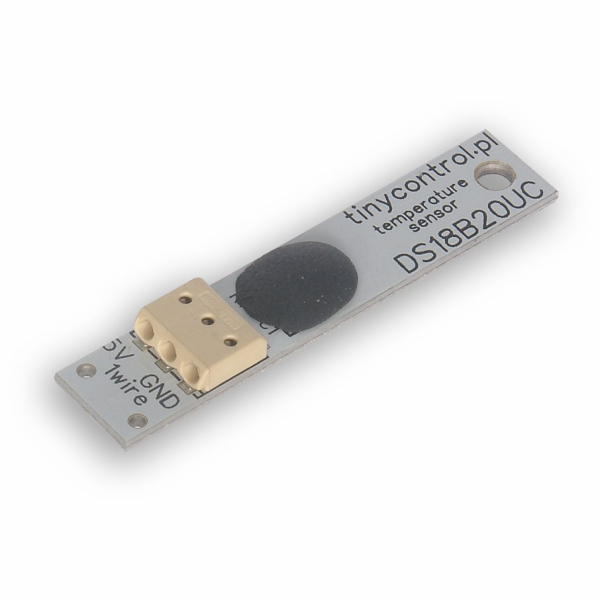

Tinycontrol DS18B20UC



Digitální teplotní senzor využívající standard sběrnice 1-Wire s rychlou instalací pomocí Push Wire konektoru.
Senzor DS18B20UC je kompatibilní se standardními senzory DS18B20 a poskytuje přesné měření teploty v rozsahu -55 až +125 °C . Každý senzor obsahuje předprogramované unikátní sériové ID , což umožňuje připojení a čtení více senzorů na jedné sběrnici. Hliníková základna zajišťuje velmi rychlý přenos tepla k samotnému senzoru.
Zařízení je vybaveno miniaturním Push Wire konektorem pro kroucenou dvojlinku o průřezu až 0,5 mm² nebo tenčí vodiče, což umožňuje rychlou a snadnou instalaci v cílovém umístění. Obvod senzoru je chráněn pryskyřicí proti vlhkosti a mechanickému poškození s krytím IP44 .





Programovatelné rozlišení převodníku 9–12 bitů pro flexibilní nastavení přesnosti
Vysoká přesnost měření ± 0,4 °C v rozsahu -10 až +85 °C
Široký rozsah napájecího napětí 2,5 až 5,5 V DC pro univerzální použití
Ochrana proti elektrostatickému výboji (ESD) více než 8000 V
Extrémně nízká spotřeba energie – pouze 1 µA v pohotovostním režimu při 3 V
Rychlá instalace díky Push Wire konektoru pro vodiče do 0,5 mm²
Hliníková základna pro efektivní přenos tepla a přesné měření
Stupeň ochrany IP44 proti vniknutí vody a prachu





Technologie 1-Wire Sběrnice 1-Wire umožňuje komunikaci s mnoha senzory pomocí jediného datového vodiče. Každý senzor má z výroby naprogramované unikátní 64bitové sériové číslo, které slouží jako jeho adresa na sběrnici.
Ochrana proti vlhkosti a mechanickému poškození Obvod senzoru je chráněn vrstvou pryskyřice, která zajišťuje odolnost proti vlhkosti a mechanickému poškození. Pro zajištění trvalého spojení a odolnosti proti vlhkosti je doporučeno po připojení kabelu zabezpečit konektor technickou vazelínou.
Energetická účinnost Senzor se vyznačuje mimořádně nízkou spotřebou energie – v pohotovostním režimu pouze 1 µA při 3 V a během převodu teploty jen 0,6 mA při 3 V, což jej předurčuje pro bateriově napájené aplikace a systémy s důrazem na energetickou efektivitu.




ZÁKLADNÍ SPECIFIKACE

Typ senzoru: digitální teplotní senzor
Sběrnice: 1-Wire
Rozlišení převodníku: programovatelné 9–12 bit
Rozsah měření: -55 až +125 °C
Přesnost měření: ± 0,4 °C (v rozsahu -10 až +85 °C)
Napájecí napětí: 2,5 až 5,5 V DC
Ochrana ESD: > 8000 V
Spotřeba v pohotovostním režimu: 1 µA @ 3 V
Spotřeba během převodu: 0,6 mA @ 3 V
Stupeň krytí: IP44
Průměr připojovacích vodičů: až 0,5 mm²
Typ konektoru: Push Wire pro kroucenou dvojlinku
Identifikace: unikátní sériové ID pro každý senzor
