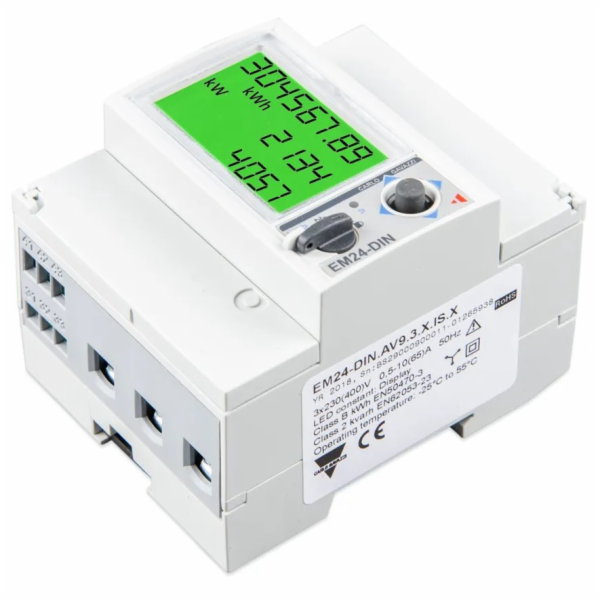

Victron Energy meter EM24, 3F, 65A, Ethernet

Victron Energy meter EM24

Victron EM24 je běžné zařízení pro monitorování výkonu a energetických parametrů ve 3fázových aplikacích , jako například v rozvaděči, nebo pro sledování výkonu FV střídače, AC generátoru či výkonu měniče/nabíječky. Disponuje ethernetovým připojením .
Informace z něj jsou získávány a zobrazovány na zařízení GX a na portálu VRM.


Kompaktní provedení
Pro 3 fáze, max. 65 A
Přímé připojení pomocí rozhraní Ethernet
Vestavěný LCD displej


EM24 je možné v zařízení GX (např. Cerbo GX) nakonfigurovat pro čtyři různé role:

Jako síťový měřič a jako vstupní řídicí prvek pro systém ESS (systém skladování energie)
Pro měření výkonu FV střídače
Pro měření výkonu elektrocentrály (AC)
Jako měřič střídavého proudu k měření výstupu střídače nebo měniče/nabíječky


Měřiče mají odlišný způsob výpočtu celkové odebrané a dodané energie:

U řady ETXXX lze fyzicky měřenou odebranou i dodanou energii každé fáze zobrazovat buď samostatně (po jednotlivých fázích), nebo souhrnně, v závislosti na nastavení zařízení GX. Na portálu VRM se energetické bilance následně zobrazují odpovídajícím způsobem – buď po fázích, nebo souhrnně.
U řady VM-3P75CT, EM24, EM3XX, EM5XX fyzicky odebraná i dodaná energie každé fáze funguje samostatně (po fázích) nebo alternativně součtově dle nastavení v zařízení GX. Na VRM portálu v energetických bilancích se ale zobrazuje pouze součtově, ať je v nastavení GX uvedeno měření po fázích nebo součtově


ZÁKLADNÍ SPECIFIKACE

Pro: 3fázové aplikace
Max. vstupní proud: 65 A na jednu fázi
Rozhraní: Ethernet
Displej: ano


Příklady zapojení:
