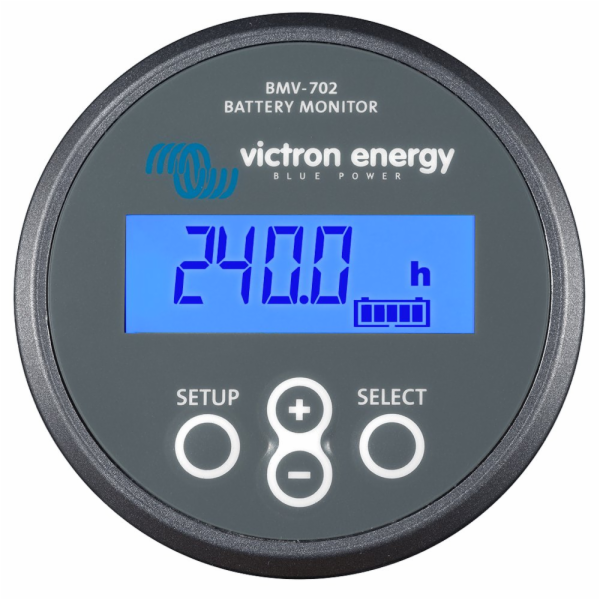

Victron BMV-702
Přesný bateriový monitor s rozšířeným druhým vstupem pro měření napětí druhé baterie, teploty nebo středového napětí bateriové banky.
Monitor zobrazuje všechny klíčové parametry baterie: napětí, proud, výkon, spotřebované ampérhodiny, stav nabití (SoC) a odhadovaný čas do vybití při aktuálním odběru. Zbývající kapacita je vypočítávána pomocí softwarových algoritmů, které zohledňují spotřebované Ah, vybíjecí proud, teplotu i stáří baterie.
Druhý vstup BMV-702 umožňuje sledovat napětí druhé baterie, měřit její teplotu pomocí volitelného teplotního senzoru nebo monitorovat středové napětí bateriové banky. Tato funkce, běžně využívaná v průmyslových aplikacích pro ochranu rozsáhlých a nákladných baterií, umožňuje včas odhalit vadný článek nebo baterii a předejít závažnému poškození celé banky.
Programovatelný vizuální a zvukový alarm s nastavitelným relé pro odpojení nekritických spotřebičů nebo spuštění generátoru.
Port VE.Direct pro integraci s dalšími zařízeními Victron Energy, včetně Color Control GX.
Podpora Bluetooth Smart donglu pro sledování a nastavení monitoru prostřednictvím chytrého telefonu nebo tabletu.
Vysoké rozlišení měření proudu ±0,01 A a napětí ±0,01 V s přesností měření proudu ±0,4 %.
Ukládá historická data pro vyhodnocení provozních vzorců a stavu baterie.
Široký rozsah vstupního napětí 6,5–95 V a nízká vlastní spotřeba <4 mA.
Monitoring středového napětí Bateriová banka se skládá z článků zapojených v sérii. Středové napětí je v polovině řetězce – ideálně přesně polovina celkového napětí. Odchylky od této hodnoty signalizují rozdílný stav nabití, různé teploty, vnitřní svodové proudy nebo rozdílné kapacity článků . Narůstající odchylka středového napětí upozorní na nutnost servisního zásahu dříve, než dojde k nevratnému poškození banky. Pro maximalizaci životnosti sériově zapojených baterií Victron doporučuje doplnit systém o Battery Balancer (BMS012201000).
Instalace a připojení Veškerá elektrická zapojení se provádějí na rychloupojovací desce plošných spojů umístěné na bočníku. Bočník se propojuje s monitorem standardním telefonním kabelem RJ-12 (součástí balení). Monitor lze osadit do panelu zapuštěnou montáží .
Obsah balení Monitor BMV-702, bočník 500 A/50 mV s rychloupojovací deskou plošných spojů, 1× kabel RJ-12 (10 m), 1× napájecí kabel s pojistkou 1 A (2 m), přední rámeček (čtvercový a kulatý), zajišťovací kroužek, šrouby.
ZÁKLADNÍ SPECIFIKACE
Rozsah napájecího napětí: 6,5–95 V DC
Kapacita baterie: 1–9 999 Ah
Provozní teplota: –40 až +50 °C
Rozsah měření teploty: –20 až +50 °C (±1 °C)
Vlastní spotřeba: <4 mA (podsvícení vypnuto)
Relé: 60 V / 1 A, normálně otevřené (funkci lze invertovat)
Komunikace: VE.Direct, Bluetooth (prostřednictvím volitelného adaptéru)
Normy: EN 60335-1, EN 55014-1 / EN 55014-2, ECE R10-4 / EN 50498
Rozlišení
Proudu: ±0,01 A
Napětí: ±0,01 V
Ah: ±0,1 Ah
Stavu nabití: ±0,1 %
Času do vybití: ±1 min
Přesnost měření proudu: ±0,4 %
Přesnost měření napětí: ±0,3 %
Montáž a povrch
Typ: zapuštěná, průměr výřezu 63 mm
Přední rámeček: 69 × 69 mm
Průměr těla a hloubka: 52 mm a 31 mm
Krytí: IP55 (není určeno pro venkovní použití)
Dodávaný bočník: 500 A / 50 mV
