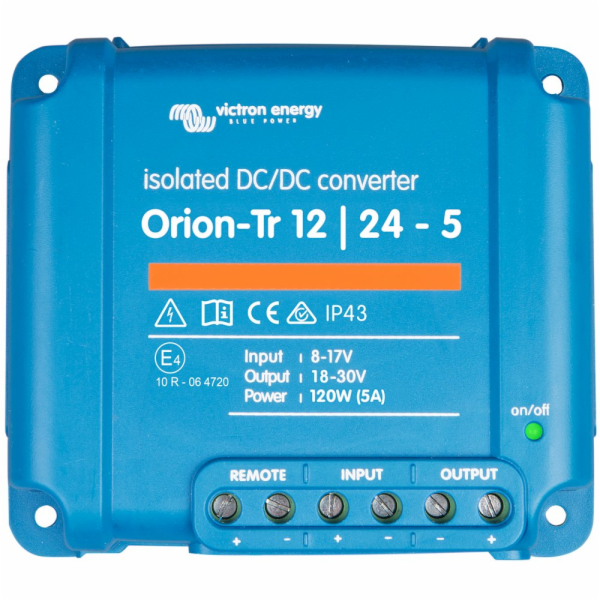

Victron Orion-Tr 12/24 V-5 A (120 W) DC-DC konvertor, izolovaný, IP43

Victron Orion-Tr DC-DC konvertor 12/24 V-5 A (120 W)



Izolovaný DC-DC měnič Victron Energy Orion-Tr 12/24-5 převádí napětí 12 V na 24 V s trvalým výstupním výkonem 120 W a galvanickou izolací 200 V DC mezi vstupem, výstupem a krytem.
Měnič je určen pro napájení zařízení vyžadujících 24 V DC ze zdrojů s nominálním napětím 12 V (vstupní rozsah 8–17 V ). Výstupní napětí je nastavitelné v rozsahu 20–30 V , jmenovitá hodnota činí 24,2 V při trvalém výstupním proudu 5 A . Měnič není určen pro dobíjení baterií – pro tento účel Victron Energy doporučuje použití řady Orion-Tr Smart.
Zařízení disponuje dálkovým terminálem pro zapnutí/vypnutí, který eliminuje potřebu výkonového spínače ve vstupním vedení. Ochranu před přehřátím zajišťuje automatická redukce výstupního proudu při vysoké okolní teplotě. Krytí IP43 je dosaženo při instalaci se šroubovými svorkami orientovanými směrem dolů.





Galvanická izolace 200 V DC mezi vstupem, výstupem a krytem zajišťuje bezpečný provoz v citlivých aplikacích.
Trvalý výstupní výkon 120 W při +25 °C, resp. 110 W při +40 °C s automatickým snižováním výkonu o 3 % na každý °C nad +40 °C.
Nastavitelné výstupní napětí v rozsahu 20–30 V umožňuje přizpůsobení konkrétním požadavkům napájených zařízení.
Dálkový terminál pro zapnutí/vypnutí umožňuje ovládání nízkopříkonovým spínačem nebo spínačem chodu motoru.
Odolnost vůči zkratu – výstup je odolný proti trvalému zkratu, zkratový proud dosahuje 23 A.
Neomezené paralelní zapojení více jednotek pro zvýšení výstupního proudu dle potřeby.
Šroubové svorky s maximálním průřezem kabelu 6 mm² (AWG10) nevyžadují speciální nářadí pro instalaci.
Vstupní pojistka (neopravitelná) chrání obvod na vstupní straně měniče.
Provozní teplotní rozsah –20 až +55 °C s maximální relativní vlhkostí 95 % bez kondenzace.





Funkce buck-boost Pokud je výstupní napětí nastaveno na nominální hodnotu nebo nižší, zůstává výstup stabilní v celém rozsahu vstupního napětí díky funkci buck-boost. Při nastavení výstupního napětí nad nominální hodnotu se minimální vstupní napětí pro stabilní výstup zvyšuje o stejné procento.
Spotřeba při vypnutém stavu Při deaktivaci měniče prostřednictvím dálkového portu klesá odběr proudu pod 200 µA, což minimalizuje zatížení zdroje při nečinnosti zařízení.
Normy a certifikace Měnič splňuje normy EN 60950 (bezpečnost), EN 61000-6-3 a EN 55014-1 (emise), EN 61000-6-2, EN 61000-6-1 a EN 55014-2 (odolnost) a automobilovou směrnici ECE R10-5.




ZÁKLADNÍ SPECIFIKACE

Vstupní napětí: 8–17 V
Vypnutí při podpětí: 7 V
Restart při podpětí: 7,5 V
Jmenovité výstupní napětí: 24,2 V
Rozsah nastavení výstupního napětí: 20–30 V
Tolerance výstupního napětí: ±0,2 V
Výstupní šum: 2 mV rms
Trvalý výstupní proud (25 °C): 5 A
Maximální výstupní proud (10 s): 6,3 A
Zkratový výstupní proud: 23 A
Trvalý výstupní výkon při +25 °C: 120 W
Trvalý výstupní výkon při +40 °C: 110 W
Účinnost: 88 %
Odběr naprázdno: < 80 mA
Odběr při vypnutí (dálkový port): < 200 µA
Galvanická izolace: 200 V DC (vstup, výstup, kryt)
Krytí: IP43 (svorky orientovány dolů)
Připojení DC: šroubové svorky
Maximální průřez kabelu: 6 mm² (AWG10)
Provozní teplota: –20 až +55 °C (snížení výkonu 3 % / °C nad +40 °C)
Vlhkost: max. 95 % bez kondenzace
Rozměry: 113 × 100 × 47 mm
Hmotnost: 0,42 kg
