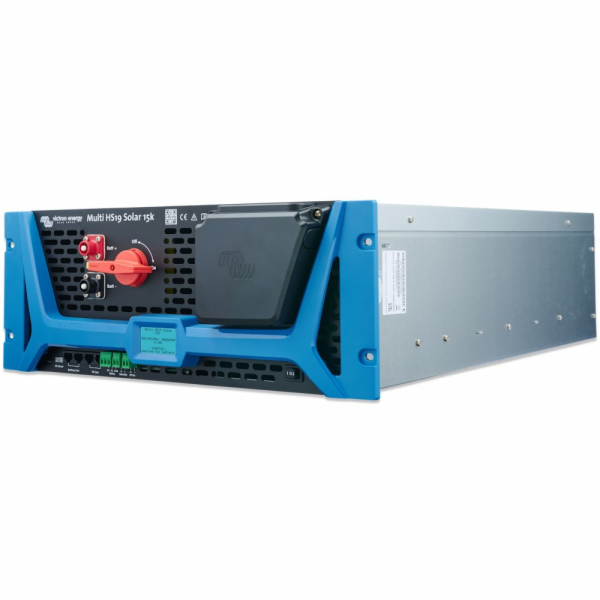

Victron Multi HS19 Solar 15k
Třífázový vysokonapěťový střídač/nabíječka s výkonem 15 kW integrovaný do 19" skříně 4U, doplněný čtyřmi nezávislými MPPT solárními trackery s celkovým výkonem až 32 kW.
Zařízení kombinuje výkonný sinusový střídač s přepínáním mezi režimem střídání, průchodem sítě a nabíjením. Tato obousměrná funkce umožňuje nabíjení baterie při přebytku solární energie nebo dostupnosti střídavého napájení, a naopak dodávku energie z baterie do zátěže. Vysokofrekvenční technologie zajišťuje nízkou klidovou spotřebu, tichý chod a nízkou hmotnost 26,5 kg .
Zařízení je vhodné pro aplikace off-grid, peak-shaving, zálohovací provoz i dodávku energie do sítě . Díky 19" provedení lze jednotku zasunout do stejného racku jako baterie, což výrazně zjednodušuje a urychluje instalaci.
Třífázový sinusový střídač s trvalým výkonem 15 kW (až 40 °C) a špičkovým výkonem 22 kW po dobu 5 s .
Čtyři nezávislé MPPT solární trackery s výkonem 8 kW každý (celkem 32 kW), rozsah MPPT napětí 100–600 V .
Podpora vysokonapěťových baterií v rozsahu 650–1000 V s maximálním nabíjecím výkonem 33 kW při 800 V .
Maximální účinnost střídače 98 % , maximální účinnost MPPT trackerů 99 % .
Komunikace s baterií přes CAN-bus ; podporuje baterie kompatibilní s protokolem Victron HV.
Konektivita: Bluetooth (aplikace VictronConnect), port VE.Can pro vzdálené monitorování přes GX zařízení a portál VRM, port VE.Direct.
Programovatelné relé (3 A, až 30 V DC) pro automatizované funkce, například spuštění generátoru při nízkém stavu baterie.
Kompaktní provedení 19" / 4U , hloubka 71 cm, hmotnost 26,5 kg; chlazení nuceným vzduchem.
Ochranné funkce: přepětí PV, nadproud PV, izolační odpor DC, monitor reziduálního proudu, nadproud AC.
Solární vstupy a konektory Každý ze čtyř MPPT trackerů disponuje samostatným vstupem s maximálním napětím naprázdno 600 V , maximálním proudem nakrátko 20 A a maximálním MPP proudem 13,5 A . Minimální napětí pro probuzení komunikace při provozu pouze ze solárních panelů je 300 V . Solární panely se připojují konektory MC4 (Staubli PV-ADBP4-S2-UR-2,5 / PV-ADSP4-S2-UR-2,5).
Připojení AC a DC Střídavá strana využívá svorkovnice push-in (tuhý vodič 0,2–10 mm², flexibilní vodič 0,25–6 mm²) pro vodiče L1, L2, L3, N a PE. Stejnosměrná strana (baterie) se připojuje konektory Surlok 5,7 mm . Zařízení disponuje 1 vstupem AC a 2 výstupy AC .
Monitorování a řízení Integrovaný displej zobrazuje provozní stav. Vzdálené monitorování je zajištěno přes GX zařízení (např. Cerbo GX nebo Ekrano GX) a portál VRM. K dispozici je rovněž terminál vzdáleného zapnutí/vypnutí. Paralelní provoz více jednotek aktuálně není podporován; podpora je plánována v budoucích hardwarových revizích.
ZÁKLADNÍ SPECIFIKACE
Výkon a střídač Trvalý / zdánlivý výkon: 15 kW / 15 kVA (špičkový výkon 22 kW po dobu 5 s)
Výstupní napětí AC: 400 V AC ± 10 %, 3fáze
Frekvence AC: 50/60 Hz (rozsah 45–65 Hz)
Maximální proud AC vstupu a průchodu: 32 A
Trvalý proud AC na fázi: 22 A RMS
Celkové harmonické zkreslení: < 3 %
Maximální účinnost střídače: 98 %
Klidový příkon (650 V): 50 W Solární část (PV) a baterie
Počet MPPT trackerů / stringů: 4 / 4
Výkon MPPT na tracker: 8 kW (celkem 32 kW)
Rozsah MPPT napětí: 100–600 V
Maximální napětí naprázdno PV: 600 V
Maximální účinnost MPPT: 99 %
Provozní napětí baterie: 650–1000 V
Maximální proud baterie: 41 A (nabíjecí), 25 A (vybíjecí)
Komunikace s baterií: CAN
Datová komunikace: 1× battery CAN port, 1× VE.Can port, VE.Direct port, Bluetooth
Fyzické a provozní parametry Rozměry (19" výška / hloubka): 4U / 71 cm
Hmotnost: 26,5 kg
Provozní teplota: 0 až +60 °C (plný výkon do +40 °C)
Krytí: IP20
