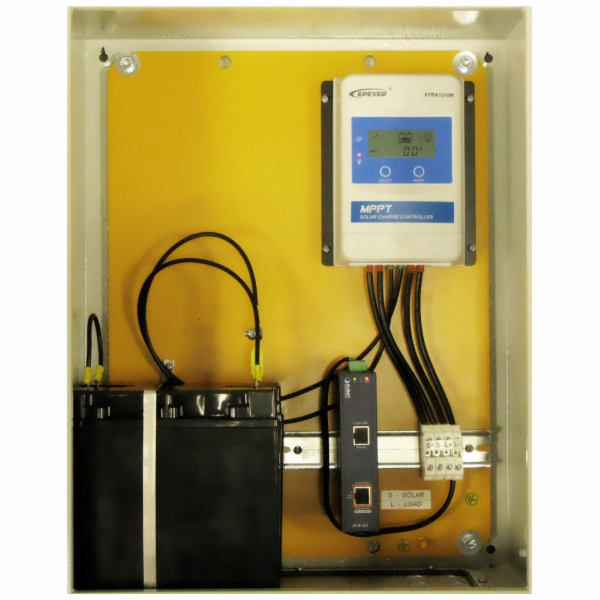

XtendLan Offgrid 24/48AT20AGM (osazený box)
Venkovní voděodolný box včetně držáku na sloup . Box je vybaven vším potřebným pro napájení zařízení v místech bez přípojky el. energie.
Toto ostrovní napájení je určeno pro 24 V nebo 802.3af/at 48 V PoE systémy , jako např. napájení venkovních prvků, jako jsou IP kamery, LTE/Wi-Fi spoje atd. Box je vybaven průchodkami PG11.
Box lze doplnit o solární panely nebo zdroj, který je napájen z lampy pouličního osvětlení. Vhodný zdroj a solární panely s námi konzultujte.
Hlavní předností toho osazeného boxu je použití trakčního gelové akumulátory řady OTL a průmyslový injektor pro napájení po Ethernetovém kabelu . Jedná se o uzavřený olověný akumulátor v provedení VRLA. Jde o konstrukci, při níž dochází k regulaci vnitřního tlaku pomocí ventilů (VRLA - valve regulated lead acid = ventilem řízené olověné-kyselinové akumulátory). Technologie GEL znamená, že baterie neobsahuje elektrolyt v kapalném skupenství . Elektrolyt je ztužen v hybridním gelu (kombinace s AGM), a tím je pevně vázán v útrobách článků baterie, čímž je vyloučen jeho únik . Extra silná mřížka článků zajišťuje vysokou cyklickou odolnost baterie.
Použitý solární regulátor EPsolar je také zárukou dlouhé živostnosti v různých povětrnostních podmínkách.
Použitá kapacita baterií je celkově 480 Wh, což je dostačující pro napájení zařízení s příkonem 20 W po dobu 20 h.
ZÁKLADNÍ SPECIFIKACE
Rozvaděč (WE-402150)
Stupeň krytí: IP66
Rozměry: 500 × 400 × 210 mm
Těsnění dveří: pěnový polyuretan
Barva: šedá, RAL7032
Baterie (GOOWEI ENERGY OTL20-12) (2×)
Technologie: VRLA GEL (olověný akumulátor)
Napětí: 12 V
Kapacita: 20 Ah
Rozsah pracovních teplot: -15 až +40 °C
Počet provozních cyklů: zhruba 800 cyklů
Rozměry: 181 × 167 × 77 mm
Regulátor (EPEVER XTRA1210N-XDS2)
Jmenovité systémové napětí: 12/24 V DC nebo auto
Rozsah vstupního napětí baterie: 8–32 V
Typ baterie: olověný, lithium-iontový
Jmenovitý nabíjecí/vybíjecí proud: 10/10 A
Max. napětí FV otevřeného obvodu: 100 V (92 V při teplotě cca 25 °C)
Účinnost MPPT: ≥ 99,5 %
Účinnost převodu/konverze: max. 98 %
Rozměry: 175 × 143 × 48 mm
Hmotnost: 0,57 kg
PoE injektor Planet IPOE-162
Rozhraní: 2× RJ-45 10/100/1000 Mbps: 1× Data input, 1× PoE (Data + Power) output
Celkový napájecí výkon: do 30 W, IEEE 802.3at
Zatížitelnost portu: až 30 W
Napájení: 24–48 V DC/24 V AC (zdroj není součástí balení)
Provozní teplota: -40 až +75 °C
Rozměry: 135 × 87,8 × 32 mm
Hmotnost: 473 g
Neosazený rozvaděč:
Tato sestava se skládá z produktů pod těmito kódy:
SOPGWL0017 - Solární kabel 1500V/25A, 1m (průřez 2x 4mm)
ELEGWL0018 - Řadová svorkovnice RSA je určená pro spojování elektrických obvodů malého a nízkého napětí
ELEGWL0019 - Koncová přepážka pro řadové svorky typu RSA
ELEGWL0022 - Lisovací dutinka DI 6-12 s izolací
NETXTE7150 - Sada pro uchycení rozvodnice na sloup
ELEGWL0005 - Pojistka MEGA, 100A, M8
ELEGWL0016 - DIN lišta pro osazení modulových přístrojů
NETPLA1705 - Planet IPOE-162 PoE injektor IEEE802.3at, 30W, IP30, 12-48VDC
NETXTE3483 - Rozvaděč na stěnu, 400x210x500, IP66, montážní deska, šedý
NPCGWL0003 - DC kabel pro spojení baterií, 15cm, 2x očko M6
NPCGWL0006 - Propojovací DC kabel, 60cm, očko M6 - dutinka
NPOWAC0004 - Kabelová průchodka Pg11
SOPGWL0048 - Solární MPPT regulátor 12/24 V
UPSGOE0007 - Olověný 12V, 20Ah akumulátor v provedení VRLA GEL navržený pro hluboké vybíjení i cyklické namáhání
