XtendLan Zdroj 11-14V DC nastavitelný, 16 portů, 12A,150/170W, PTC, skříňka

XtendLan ZSW16P-1114-150

Stabilizovaný napájecí zdroj pro šestnáct spotřebičů, nastavitelné napětí DC 11-14 V, každý port max. 1,5 A. Celkový výstupní proud 12 A. Skříňka na zeď s instalovaným PCB, kabelové průchodky. Připojení kabelů k interní svorkovnici. Ochrana proti zkratu PTC termistory, 1,5 A na port. LED signalizace funkčnosti portů.

ZÁKLADNÍ SPECIFIKACE

Výstupní obvod:
Výstupní napětí: 11-14 DC, regulace trimrem (naprázdno 11,75 V-14,25 V)
Výstupní proud: 12 A (max 1,5 A na port)
Celkový výstupní výkon: 150 W (krátkodobě 170 W)
Ochranné prvky: zkrat, přetížení
Typ připojení: šroubová svorkovnice

Vstupní obvod:
Vstupní napětí: 100-240 V AC, 50-60 Hz
Typ připojení: šroubová svorkovnice
Účinnost: min. 85 % při maximální zátěži

Mechanické vlastnosti:
Materiál: kovová skříň
Uzemnění šasi: propojení s ochranným vodičem
Rozměry: 304 × 205 × 58 mm
Montáž: na zeď

Pohled na vnitřní uspořádání:

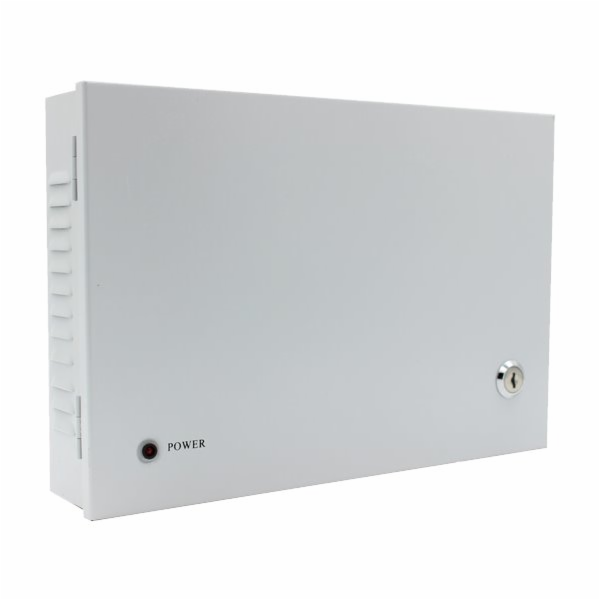

Pohled při zavřených dvířkách:


Pohled zezadu:


Pohled zprava:


Pohled zdola:



Poznamenáváme, že zvláště při realizaci analogových kamerových systémů je vhodné provést uzemnění všech stínění a neživých vodivých částí na společný potenciál, kterým je v drtivé většině případů ochraný vodič. Doporučujeme provést propojení záporného pólu stejnosměrného napájení s ochraným vodičem elektrických rozvodů a stejně tak provést uzemnění všech kovových částí, stínění koaxiálních vodičů, držáků kamer atd. Jde o základní opatření proti rozdílům potenciálů, které zhoršují kvalitu obrazu. Jakož i o základní ochranu proti atmosférickému přepětí či nebezpečným dotykovým napětím.
