XtendLan ZSW09P-1114-120

Stabilizovaný napájecí zdroj pro děvět spotřebičů, nastavitelné napětí DC 11-14V, každý port max. 1,5A. Celkový výstupní proud 10A, krátkodobě 12A. Skříňka na zeď s instalovaným PCB, kabelové průchodky. Připojení kabelů k interní svorkovnici. Ochrana proti zkratu PTC termistrory, 1,5A na port. LED signalizace funkčnosti portů.

ZÁKLADNÍ SPECIFIKACE

Výstupní obvod:
Výstupní napětí: 11-14 DC, regulace trimrem (naprázdno 11,75V-14,25V)
Výstupní proud: 10 A (max 1,5A na port)
Celkový výstupní výkon: 120 W (krátkodobě 145W)
Ochranné prvky: zkrat, přetížení
Typ připojení: šroubová svorkovnice

Vstupní obvod:
Vstupní napětí: 100-240V AC, 50-60Hz
Typ připojení: šroubová svorkovnice
Účinnost: min. 85% při maximální zátěži


Mechanické vlastnosti:
Materiál: kovová skříň
Uzemnění šasi: propojení s ochranným vodičem
Rozměry: 204 x 201 x 55 mm
Montáž: na zeď

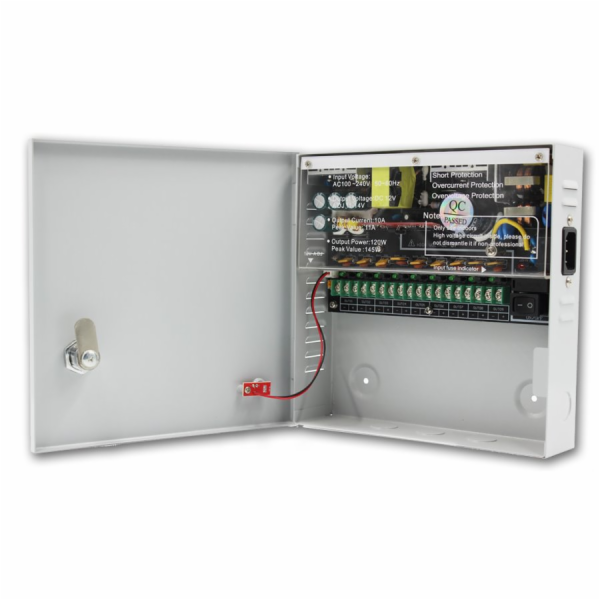

Pohled na vnitřní uspořádání:


Pohled při zavřených dvířkách:


Pohled zezadu:


Pohled zprava/zdola:



Poznamenáváme, že zvláště při realizaci analogových kamerových systémů je vhodné provést uzemnění všech stínění a neživých vodivých částí na společný potenciál, kterým je v drtivé většině případů ochraný vodič. Doporučujeme provést propojení záporného pólu stejnosměrného napájení s ochraným vodičem elektrických rozvodů a stejně tak provést uzemnění všech kovových částí, stínění koaxiálních vodičů, držáků kamer atd. Jde o základní opatření proti rozdílům potenciálů, které zhoršují kvalitu obrazu. Jakož i o základní ochranu proti atmosférickému přepětí či nebezpečným dotykovým napětím.
